Трёхполосные колонки на современных динамиках, с купольным СЧ.

      Трёхполосные колонки на современных динамиках.



Описываемые здесь конструкции  не являются моей разработкой. Это лишь конкретная  реализация акустических систем из статьи Георгия Крылова «Трёхполосные колонки с купольным среднечастотником».  Т.е. своего рода клоны. Правда, есть и ряд внесённых изменений. Которые не изменили конструкцию кардинально, но приблизили  её к моему собственному восприятию.

С оригинальными конструкциями можно ознакомиться на сайте Георгия Крылова:  http://geokrilov.com/

Я не буду приводить схему оригинального фильтра, а приведу лишь схему со своими собственными изменениями. Изменения вносились  на основе субъективных впечатлений от прослушивания.

Динамики приехали из  интернет  магазина.

Нетрудно заметить, что применены более дешёвые высокочастотные динамики Seas H1149-06(27TDC), вместо довольно дорогих D2905/9700 . По параметрам  они очень близки к рекомендуемым Георгием СканСпикам, но стоят дешевле.

Изменения в фильтр вносились по причине немного ярковатого звучания на СЧ-ВЧ с оригинальными фильтрами. Но, естественно, впечатления носят сугубо субъективный характер. На схеме фильтров, специально не указал полярность СЧ динамика. Дело в том, что при прослушивании этих АС, в результате слуховых экспериментов, я специально включил СЧ динамик наоборот, по сравнению с оригинальной схемой, так звучание гораздо объёмнее и шире виртуальная сцена. Поэтому, для желающих повторить эти конструкции, советую попробовать включить и как в оригинале, и с изменением полярности. Кому как понравится.

Объём корпуса увеличен до 50 чистых литров. Фазоинвертор настроен на частоту, близкую к  резонансной частоте НЧ динамика Scan-Speak 18W/8535-00 , т.е около 26Гц. Труба фазоинвертора находится сзади, её диаметр 70мм, длина 230мм.

В СЧ полосе использован купольный среднечастотный динамик Vifa  D75MX-41-08 .

Не буду распространяться о частотах среза фильтров и прочих особенностях. Это всё есть в оригинальной статье Георгия. Могу лишь сказать, что колонки вышли на славу. Замечательно поют и с ламповыми,  и с транзисторными усилителями. Являются довольно-таки лёгкой нагрузкой для усилителя, сыгрались даже с маломощным однотактником на 6Г2-6П31С. Не смотря на то, что на импедансе, в районе 1кГц, есть довольно высокий горб(примерно до 30ом), я отказался от применения режекторной цепочки для выравнивания импеданса. На слух , мне понравилось больше без неё.

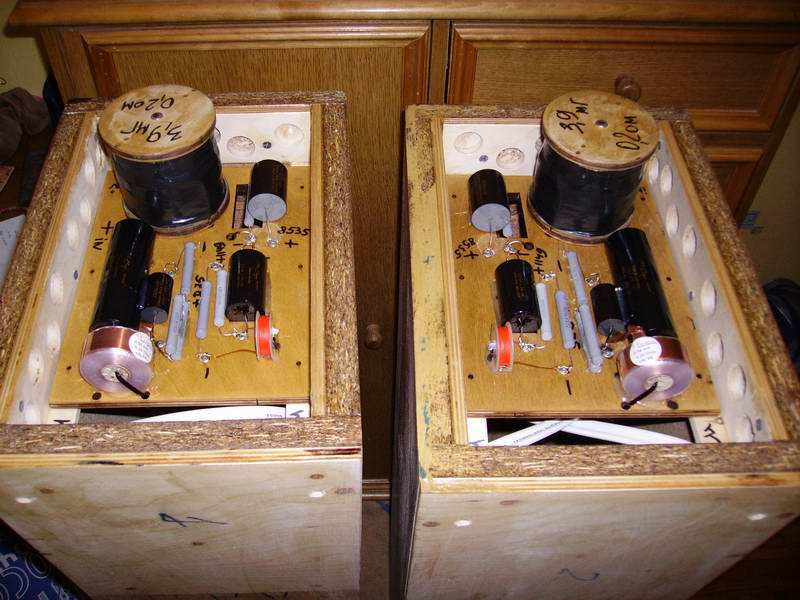

Вот несколько фото, показывающих сам процесс изготовления. Для корпуса использовалась ламинированная ДСП 22мм. Передняя панель и некоторые части стенок корпуса усиливались 10мм фанерой. Отделка – винилискожа и массив ясеня.
