Сборник замеров АЧХ динамиков и готовых АС. Часть1.

Пусть и немного бессистемный, но для многих очень полезный каталог РЕАЛЬНЫХ замеров АЧХ различных динамиков в различных оформлениях и иногда без оформлений(в зависимости от поставленной задачи.

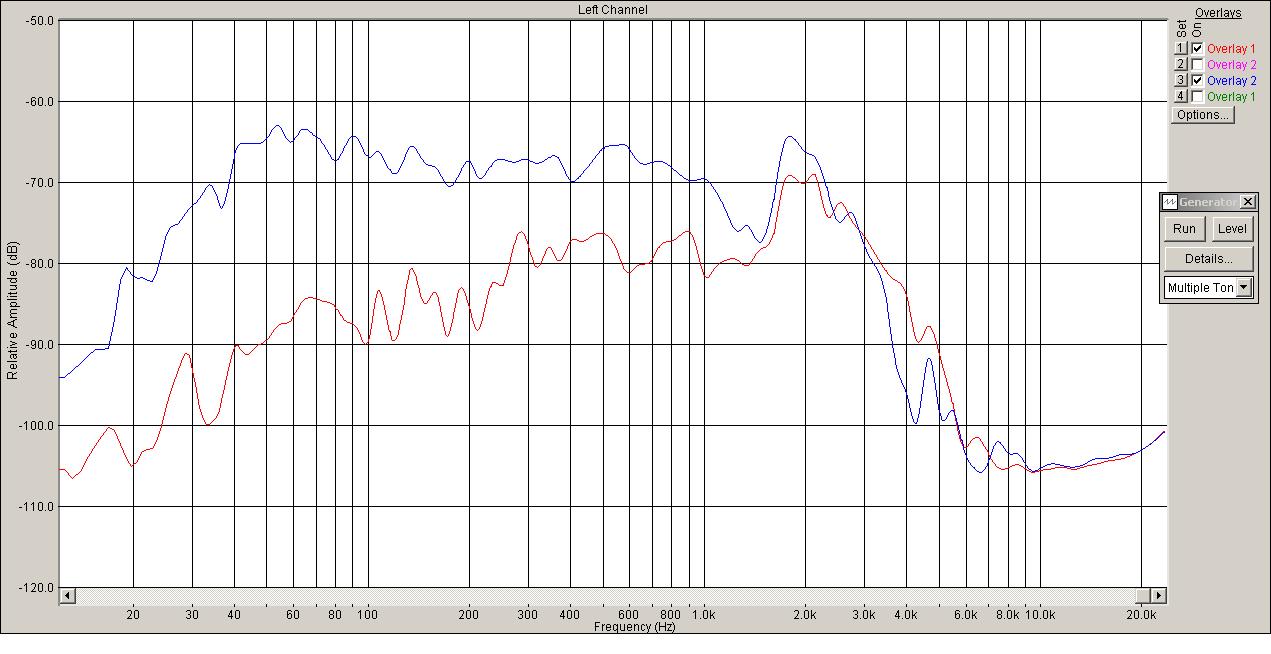

Это летучий вариант сшивки  басовой секции ДинЮнивёсити -7 с копеечным Альфардом
1623, его мы просто держали рукой сверху, без щитка и звук был - ну просто "без придраться":


 Это изодинамическая пищала 25ГДВ-1  Разный цвет
ачх -два микрофона сравнивались. Чёрный забор -это измерительный кондёр
М-101.
Трудно  назвать этот динамик- пищалкой. Скорее недо- средник.


Это вот редкой красоты ачх пищалки Сканспик D2905  970000 , без
фильтра.


Купольная пищалка Браун 18мм, из комплекта 3-полоски Браун. АЧХ снята без
фильтра


Вот ачх этих же брауновских пищалок, но на панели колонки, без фильтра


Разброс пары народных любимцев, динамиков 5ГДШ-4


АЧХ 5ГДШ-4 в ближнем поле , в измерит ящике.-Зелёным цветом.Дикий выброс на
частоте резонанса говорит о лошадиной добротности .Посчитал-не поверил.
....4......добротность- 4!


Ещё один народный любимец, 5ГДШ4-4, ширик телевизорный. Измерен в ящике 44
литра.


Элипсные пищалки 2ГД-36, разброс АЧХ у 4-х динамиков.


2ГД-36 через 1.5мкф(зелёным) и напрямую(красным).


2ГД-36 через 1мкФ(зелёным) и 1,5мкФ(чёрным).


2ГД-36 ещё три экземпляра.


АЧХ Визатона BG-20 с виззером(красным) и без него(синим). Разница невелика. Но на слух без
виззера как-то поспокойнее, без шкварок.

АЧХ BG-20 с катухой 1.68мгн по оси и внеосевая(виззер не купирован) в ящике около 44л.

АЧХ одиночного басовика "Эминенс-Альфа" в щите 1200мм на 500мм  вплотную к динамику и
на 1.5 метрах.


Чёрный забор- АЧХ двух динамиков "Эминенс-Альфа" , параллельное включение. Красная
линия внутри чёрного забора- это АЧХх одиночного басовика.



Эминенс-Альфа15 . АЧХ в ближнем поле и на полутора метрах , резонансная
частота. Куда девается отдача внизу  и какая реальная полоса  в итоге -
вопрос к энтузиастам этой акустики.


Эминенс-Альфа15. Пробный фильтр 1го порядка с цобелем, катушка 2 миллигенри. Звук неважный,
бас перебивается мутной крикливой срединой. Выше 300 герц - всё валить.
Тогда-да.
