И это всё о нём(Визатон БГ-20).
ULFДата: Суббота, 23.04.2016, 23:14 | Сообщение # 1
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
В разделе "Творческий практикум А.Бокарёва" на этом сайте выложена несложная бюджетная конструкция Александра с использованием динамика визатон БГ-20 в качестве мидбаса.
Иногда просто поражаюсь насколько этот динамик популярен в любительских конструкциях. Предлагаю в этой ветке делиться опытом по реализации конструкций на этом динамике.

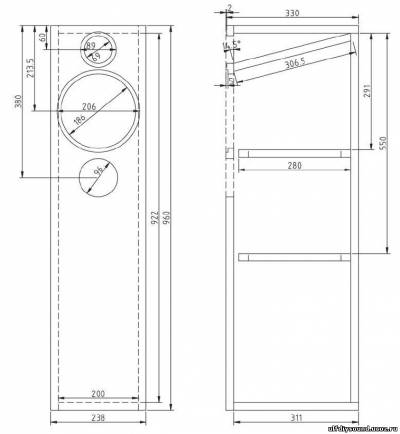

Вот для затравки колоночки из последнего мартовского номера журнала Кланг+Тон. Любят немцы бэгэшку. Практически каждый года публикуют довольно интересные и недорогие акустические системы для любительского повторения. На этот раз конструкции необычны тем, что в результате экспериментов они пришли к довольно низкой частоте раздела динамика БГ-20 с пищалкой FRS-5X.





Прикрепления: 6620087.jpg(72.8 Kb) · 5198483.jpg(48.9 Kb) · 3290179.jpg(55.3 Kb) · 8137574.jpg(86.0 Kb) · 6467253.jpg(51.0 Kb)

ULFДата: Суббота, 23.04.2016, 23:15 | Сообщение # 2
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline

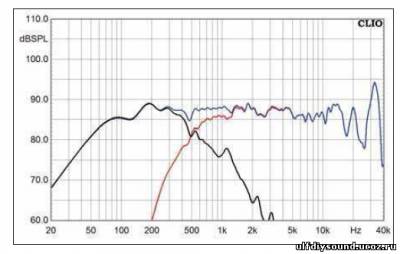

Ну и клангтоновские графики:


Прикрепления: 8099427.jpg(46.6 Kb) · 6153296.jpg(60.6 Kb)

БокарёвДата: Воскресенье, 24.04.2016, 10:23 | Сообщение # 3
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Честные графики, продуманная идея, жаль, не довелось познакомиться с вч динамичком. Хотя, проба сил на TW6 TW70 обнадёжила.
Но себе я такое не стал бы применять, слишком простецкий звук у этих пищалок, с кашей во рту. Звук у них смещён в средину, окрашен из-за этого.

Добавлено (24.04.2016, 10:23)
---------------------------------------------
Также сложно мне понять, для чего так низко отрезали БГшку. Она до кила уверенно работает, с прекрасной детальностью.


ULFДата: Воскресенье, 24.04.2016, 11:31 | Сообщение # 4
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
Саша скачай журналы на рутрекере. Статья хоть и на немецком но там понятно, что они сначала вообще пробовали высокий раздел, потом стандартный где-то на 2 вроде килах, потом окончательно остановились на низком разделе. Кстати вот ссылка на журналы:
http://rutracker.org/forum/viewtopic.php?t=3173429
Ширик малоформатный FRS-5X очень ровненько выглядит. Чуйка у него не фонтан, но зато низко делить можно. Немцы вообще к нему не равнодушны, даже фланец какой-то прилепили.

БокарёвДата: Четверг, 28.04.2016, 15:35 | Сообщение # 5
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Дима, взять легковесный ширик БГ20, чтобы обрезав его по самы ухи и , всунув в огромный дымоход, стыковать на паре сотен герц .....это ж кем нужно быть? А чо, басовики , привычные, ВИЗА уже не делает?

ULFДата: Четверг, 28.04.2016, 19:14 | Сообщение # 6
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
Цитата Бокарёв ()
...это ж кем нужно быть?
" По немецки цацки-пецки, а по русски - бутерброд"(беспризорник Мамочка, к/ф "Республика ШКИД"). biggrin
Нет Саша, я даже спорить не буду. Немцы сделали, а я просто для затравки выложил. У них есть и более оптимальные конструкции на бэгэшке. Да и в этой последней конструкции , там в статье есть три фильтра и остановились они, как не странно, на низком срезе.

БокарёвДата: Четверг, 28.04.2016, 21:21 | Сообщение # 7
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
я конечно умничаю по привычке, а если подумать, то сообразно с нижним срезом нужно валить верхний. чтобы среднюю частоту сохранить. А протянем БГшку повыше- и бас как бы ужмётся.

Добавлено (28.04.2016, 21:21)
---------------------------------------------
В любом , самом глупом на первый взгляд решении есть что-то , заставляющее задуматься. Вот и я задумался.


ULFДата: Четверг, 28.04.2016, 21:32 | Сообщение # 8
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
Может это ещё связано с тем, что они очень ревностно относятся к равномерности импеданса. При таком низком разделе импеданс колонок вышел очень ровный, а при классическом разделе вторым порядком на 2кГц у них там выходил "Пик Коммунизма" на импедансе возле стыка. Скачай журналы, посмотри сам, может и прокомментируешь.

БокарёвДата: Четверг, 28.04.2016, 23:10 | Сообщение # 9
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Мне пик импеданса не мешал никогда. В особотяжких случаях -лампач с высоченным выходным- на клеммы колонки вешалась RCL ЦЕПЬ, шунтирующая этот выброс. Визатон подсказал идею.

ULFДата: Понедельник, 04.07.2016, 20:31 | Сообщение # 10
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline

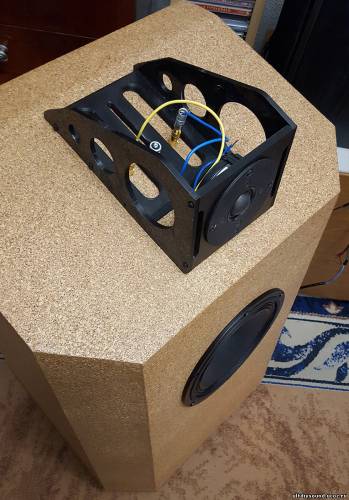

Александр Бокарёв давно уже прислал мне сканы замеров по новым экспериментам с Визатонами. А у меня что-то то "крокодил не ловится, не растёт кокос"... вот наконец выкладываю:



АЧХ по полосам:


АЧХ на В200 с влиянием вых сопротивления усилителя:

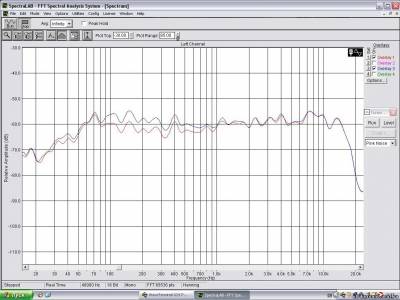

АЧХ с В200-розовый и БГ20-зелёный:
Прикрепления: 3631774.jpg(515.8 Kb) · 7760356.jpg(555.0 Kb) · 1645273.jpg(209.5 Kb) · 6110639.jpg(197.0 Kb) · 5640013.jpg(212.8 Kb)

ULFДата: Понедельник, 04.07.2016, 20:37 | Сообщение # 11
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
Продолжаю...

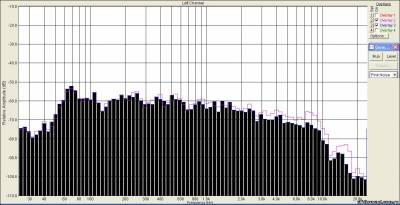

Визатон В200 с индуктивностью 2,2мГн:


С катушкой 1,5мГн:


В200 вообще без катушки в вышенарисованном ящике:

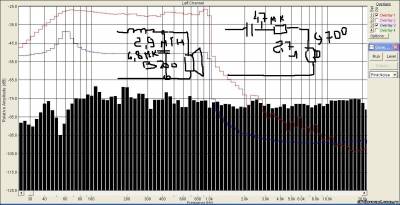

Финальная АЧХ двухполоски на В200 и картинка фильтра:


Фильтр и замеры для любителей использовать визатон на всю полосу,т.е. как широкополосник без добавления пищалки:
Прикрепления: 0719279.jpg(134.7 Kb) · 2390276.jpg(143.0 Kb) · 7980707.jpg(140.3 Kb) · 5050627.jpg(157.9 Kb) · 2461273.jpg(203.2 Kb)

БокарёвДата: Понедельник, 04.07.2016, 21:49 | Сообщение # 12
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Мне осталось только посетовать, что из удачного и в меру дорогого ширика В-200 сделали некое китаецкое не пойми что за 30 тысяч пара .
АЧХ новодельного В-200 была такая чудовищная и неузнаваемая, что я даже заподозрил, что хозяин колонки что-то внутрь впаял, потому что верхушки нет напрочь, ачх хуже чем у БГ-20.
Слава богу, в нашей конструкции динамик обвален с полутора кил ив сё что выше уже неважно. А ниже он отыгрывает прилично.
Второй и вероятно главный момент в данной конструкции: фильтр НЧ уже не просто катуха, а нечто полувторого порядка, это видно на схеме. Катуха между 2.7 и 3.3 мгн, среднепотолочное 3 мгн. и кондёр 6,8мкф. Без него свалка на стыке, неубираемая сдвигом пищалы вглубь и явная интерференция.
С кондёром всё резко лучшеет, появилась ясность, чистота, ушёл коленвал на стыке, сам стык ровный , независимо от положения микрофона, а на слух- слитность необычайная, просто невозможно угадать, откуда звучит. Из воздуха звучит. Менять полярность динамиком не нужно, все они "плюсиком кверху"

Добавлено (04.07.2016, 21:49)
---------------------------------------------
Ещё в финальном варианте убрали гасилку на пищале, резистор, а кондёр уменьшили с 4.7мк до 3.3 мк и всё. Звук королевский. Алле!
Слушать-подано!
