Корректор для МС головки.
БокарёвДата: Воскресенье, 15.05.2016, 17:03 | Сообщение # 31
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
голубые нашлёпки- это круть, фольгово-бумажные в вазелине , типа КБГ.
КМ-ки я крутил на пробой 2,5кв мегоометром, КМ4- не пробивались вообще, у прочих стреляло сбоку по воздуху. Они в плане пробоя лютые совершенно.
Позже нарисую примерную схему разнесённой коррекции.

Добавлено (15.05.2016, 15:28)
---------------------------------------------
Но КМ в звуковые цепи ставить -аморально. очень уж особые они. сЕГНЕТОКЕРАМИКА

Добавлено (15.05.2016, 17:00)
---------------------------------------------
Женя, разнесенную коррекцию делаем так: резистор анод-сетка R4 берём 47к, а от сетки второго триода в землю сажаем ёмкость 1500 пф, она задаёт постоянную тау-4, 75 мкс. между кондёром и сеткой врезаем антизвон ом 100, крохотный, 0,25 вт.
Конденсатор на 6800пф в сетке выходного триода удаляем. другие остаются.
Это вариант разнесённой коррекции.
теперь буду думать сосредоточенную цепочку - "между первой и второй" biggrin назову этот вариант

Добавлено (15.05.2016, 17:03)
---------------------------------------------
Впрочем, что тут думать, он уже есть.
R4 берём 47- 51ком, с правого его края в землю идёт цепь 6,8 килоом- 47нф. Параллельно ей 15 нф. сейчас накорябаю
Прикрепления: 4829181.jpg(55.5 Kb)


Сообщение отредактировал Бокарёв - Воскресенье, 15.05.2016, 17:08

TimbuktuДата: Понедельник, 16.05.2016, 04:32 | Сообщение # 32
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
О, класс, сегодня день буду в дороге, завтра с утра отрисую. А если коррекцию разделить половину между 1 и 2-ым каскадом а вторую между 2 и 3-им каскадом, есть ли в этом смысл?

БокарёвДата: Понедельник, 16.05.2016, 10:24 | Сообщение # 33
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Смысл разделённой коррекции есть, он в том, что второй каскад якобы не влетит в перегрузку на вч при избытке усиления, потому что на него идёт уже сигнал без задира на вч. Второе удобство такого метода- резистор , определяющий тау-3 можно сделать переменным и накручивать ачх по измервинилу или на слух под разные головы. Делал такой корректор, очень интересная штука и полезная.
Иногда трескучие диски хочется приглушить, - а нечем.

TimbuktuДата: Вторник, 17.05.2016, 04:43 | Сообщение # 34
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата Бокарёв ()
резистор , определяющий тау-3 можно сделать переменным и накручивать ачх по измервинилу или на слух под разные головы
Это который на 6,8ком? Можно переключалку или действительно переменник, но это конечно, усложняет конструктив.

БокарёвДата: Вторник, 17.05.2016, 10:11 | Сообщение # 35
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
не так. Горизонтальный резистор с анода в сетку и ёмкость 1500 пик задают тау-3 в варианте разнесённой коррекции. Вот этот горизонтальный и делаем подстроечным, чтобы в среднем положении получить ровно 50 килоом.

TimbuktuДата: Среда, 18.05.2016, 18:56 | Сообщение # 36
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Нарисовал, осталось только по напряжениям и номиналам уточнить
Прикрепления: 2554103.jpg(43.4 Kb)

БокарёвДата: Среда, 18.05.2016, 21:24 | Сообщение # 37
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Классно. Только R3 = 20 килоом , ну и гасилка в анодное питание первых двух каскадов, 2,7к

Сообщение отредактировал Бокарёв - Среда, 18.05.2016, 21:27

TimbuktuДата: Четверг, 19.05.2016, 02:15 | Сообщение # 38
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Вот подредактировал, если ошибки какие, исправлю
Прикрепления: 1497005.jpg(46.8 Kb)

БокарёвДата: Пятница, 20.05.2016, 09:57 | Сообщение # 39
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
не вижу ошибок, всё класс!

TimbuktuДата: Суббота, 21.05.2016, 03:41 | Сообщение # 40
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Саша, а 6н6п если запараллелить есть ли в этом смысл? То есть внутреннее уменьшим это хорошо, но взамен по закону сохраненияя энергии должны ж появиться какие нибудь грабли? smile

БокарёвДата: Суббота, 21.05.2016, 11:26 | Сообщение # 41
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
можно спараллелить, внутреннее будет килоом, ток удвоится, нагрузка килоома два, выходное меньше(хотя и так малое), но дурной расход тока скорее минус, чем плюс.
К тому же у ламп этих разброс половин требует возни с подбором, пробовал, не понравилось.

Добавлено (21.05.2016, 11:26)
---------------------------------------------
куда проще и полезнее взять одну лампу 6н30пдр, на два канала, будет то же самое, даже лучше и без этих хлопот.


СергейДата: Пятница, 27.05.2016, 19:01 | Сообщение # 42
Завсегдатай
Группа: Проверенные
Сообщений: 107
Репутация: 0
Статус: Offline
Вот вы где все попрятались, ну-ну, корректоры под МС сочиняете, да без трансов - ну-ну - smile - рад всех видеть в добром здравии!!!

С уважением, Сергий Т.

БокарёвДата: Пятница, 27.05.2016, 20:02 | Сообщение # 43
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Если уж совсем сурьёзно делать корректор под МС, входной резистор с 47 килоом нуна уменьшить на 2 порядка. до 500- 1000 ом , иначе получим ультразвуковой резонанс индуктивности головки на ёмкости кабеля и входной ёмкости.

Добавлено (27.05.2016, 20:02)
---------------------------------------------
Сергею. А никто и не прятался. Отошли чуток в сторону, где тише и помоями не поливают.. biggrin


СергейДата: Суббота, 28.05.2016, 01:25 | Сообщение # 44
Завсегдатай
Группа: Проверенные
Сообщений: 107
Репутация: 0
Статус: Offline
Цитата Бокарёв ()
входной резистор с 47 килоом нужно уменьшить на 2 порядка. до 500- 1000 ом , иначе получим ультразвуковой резонанс индуктивности головки на ёмкости кабеля и входной ёмкости.

И ещё емкость в 10 нФ параллельно этому резистору не повредит поставить (подглядел у "древних", каменных ещё, Акаев...).


С уважением, Сергий Т.

БокарёвДата: Суббота, 28.05.2016, 06:27 | Сообщение # 45
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
не помешает. Я для интереса смотрел, можно ли ёмкостью подрихтовать ачх у МС головы. На 1 мкф - ачх стала валиться)))))

TimbuktuДата: Воскресенье, 29.05.2016, 04:00 | Сообщение # 46
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата Сергей ()
Цитата Бокарёв ()
входной резистор с 47 килоом нужно уменьшить на 2 порядка. до 500- 1000 ом , иначе получим ультразвуковой резонанс индуктивности головки на ёмкости кабеля и входной ёмкости.

И ещё емкость в 10 нФ параллельно этому резистору не повредит поставить (подглядел у "древних", каменных ещё, Акаев...).

Вечерком попробую перерисовать, с учётом пожеланий опытных товарищей smile

СергейДата: Вторник, 21.06.2016, 00:11 | Сообщение # 47
Завсегдатай
Группа: Проверенные
Сообщений: 107
Репутация: 0
Статус: Offline
Братьям по разуму - физкульт привет!
На входе любого ММ корректора можно поставить вот такой каскад - неивертирующий - и ММ , лёгким движением руки, превращается в МС корректор.
Эту же схему можно собрать на 6Н28Б - и можно забыть про разброс параметров лампы, оной... smile
Прикрепления: 4327592.jpg(53.6 Kb)


С уважением, Сергий Т.

Сообщение отредактировал Сергей - Вторник, 21.06.2016, 00:12

БокарёвДата: Вторник, 21.06.2016, 00:22 | Сообщение # 48
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Серёжа, привет сердечный! Вовремя ты с этой умной схемкой. С ней схема самого корректора упрощается в разы.
Я на досуге смакетил разные преды для МС на транзисторах и микросхемах, вылезла неприятная вещь: звук у них злой и трескучий, а ещё лезет помеха от мобилы , нет слов.
Поигрался, расстроился и похоронил тему. А лампа- это совсем другое.

Добавлено (21.06.2016, 00:22)
---------------------------------------------
а 28-я лампа вообще бесподобно звучит и шума-фона-звона у неё ноль.
И перегородка есть междуанодная.

Добавлено (21.06.2016, 00:22)
---------------------------------------------
А вот 6н16б какая-то .....бездушная. Напоминает 6н3п, такая же мороженая рыба.


СергейДата: Среда, 22.06.2016, 22:34 | Сообщение # 49
Завсегдатай
Группа: Проверенные
Сообщений: 107
Репутация: 0
Статус: Offline
Цитата Бокарёв ()
А вот 6н16б какая-то .....бездушная. Напоминает 6н3п, такая же мороженая рыба.

Спасибо за инфо - я так и не стал собирать на 16 ничего, и - теперь уже не стану smile


С уважением, Сергий Т.

БокарёвДата: Среда, 22.06.2016, 23:02 | Сообщение # 50
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Серёжа, как исключение- СРПП на 6н16б с питанием 300в , по 150 на этаж, неплох в корректоре или преде.
Пришлось так сделать недавно в одном устройстве, там в сетку нижнего этажа шёл сигнал с 1-го каскада винил-корректора, а в катод нижнего триода подавал сигнал с сидючка , через делитель.
И получился дивный пред-он же корректор и без всякой коммутации. Хто заиграл-того и слышно.А там- хоть оба играйте. biggrin

СергейДата: Среда, 22.06.2016, 23:20 | Сообщение # 51
Завсегдатай
Группа: Проверенные
Сообщений: 107
Репутация: 0
Статус: Offline
Давай назовём новый корректор для МС - "Фантик" - поддержим старину Макарова - его на АПе атакуюет стадо дебилов в лаптях - посмотри ветку Корректор " Фанатик"...

С уважением, Сергий Т.

БокарёвДата: Среда, 22.06.2016, 23:31 | Сообщение # 52
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
я бы рад. Да всегда главным тостом моим было: За то, Шоб без фанатизьма.
А тут-корректор и Фанатик. Не моё. biggrin
тему Фанатика на Апе отслеживаю, ощущение трагическое. Битва инопланетянина с кроманьонцами. Полное взаимонепонимание.

СергейДата: Среда, 22.06.2016, 23:49 | Сообщение # 53
Завсегдатай
Группа: Проверенные
Сообщений: 107
Репутация: 0
Статус: Offline
Так я и пишу "Фантик" - не Фанатик smile и здесь его обсудим - всё равно - за нами - следят - даже здесь.
Что скажешь про 6С3П - пойдёт на вход МС корра " Фантик"?

Я планирую такую схемотехнику - триод + тау 75 + пентод с остальной коррекцией + КП на 6С15 или 45 П. Непосредственная связь, только на выходе - конденсатор, 1000 мкФ, не больше, хе... surprised


С уважением, Сергий Т.

БокарёвДата: Среда, 22.06.2016, 23:56 | Сообщение # 54
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Серёж, я несколько раз внедрял катодник в разные схемы, итог один: чемодан-вокзал- Россия. Звук с катодником становится лакированно-пластмассовым, сильно напоминает транзюковый . Всегда выкидывал его из схемы, с облегчением.

Добавлено (22.06.2016, 23:56)
---------------------------------------------
Делал и так: первым каскадом лампа среднего усиления малой входной ёмкости, потом разгон усиления высокомюшкой и выход-катодник. звук-жопа, если прислушаться. А если не прислушиваться- да супер! biggrin


СергейДата: Четверг, 23.06.2016, 00:08 | Сообщение # 55
Завсегдатай
Группа: Проверенные
Сообщений: 107
Репутация: 0
Статус: Offline
У меня сейчас 4х каскадный МС играет - два каскада 6Ж8 в триоде, затем два каскада на 6Н8С - свежо так играет, катодные шунты не ставил - усиления хватает, вот. Получается - каждая пара каскадов сама себя компенсирует, что-ли.

С уважением, Сергий Т.

TimbuktuДата: Четверг, 23.06.2016, 02:16 | Сообщение # 56
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата Сергей ()
"Фантик" - не Фанатик и здесь его обсудим - всё равно - за нами - следят - даже здесь.
Что скажешь про 6С3П - пойдёт на вход МС корра " Фантик"?

Я планирую такую схемотехнику - триод + тау 75 + пентод с остальной коррекцией + КП на 6С15 или 45 П. Непосредственная связь, только на выходе - конденсатор, 1000 мкФ, не больше, хе...

Давайте попробуем, Фантик оригинально biggrin . Действительно хорошо присвоить имя сразу, чтоб когда говоришь, у других, кто в теме, это вызывало конкретный образ.
Можно даже и четыре каскада, Никита (Хрюн) совсем недавно в какой-то ветке на А-портале намекал. Только моё желание, на пальчиках или дробях или смешанный. Больше выбора. 6С3П отлично, в конце можно и 6Н6П и 6С45П, есть возможность даже эксклюзив 6П18П biggrin
Сергей, а вы не могли бы выложить четырёхкаскадного схему сюда? И попробовать 6Ж8 заменить на что-нибудь пальчиково-дробное?
Я, кстати, периодически могу пропадать, так как и лето и иногда уезжаю дня на три-четыре, не теряйте, всё время на связи.
Кстати, из пожеланий, чтоб Фантик была возможность переводить из МС в ММ и обратно, головы всякие, корректор передёргивать не совсем айс.
Выменял после нового года вертушку оригинальную
Прикрепления: 5032092.jpg(37.2 Kb)

БокарёвДата: Четверг, 23.06.2016, 17:28 | Сообщение # 57
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
не, братья. Тока не 6с3п. та же 6Н1П вместо неё звука не сушит, визжать не умеет, звучит наиболее винилово.
А тройка- ну её нафиг. Мне она напоминает актрису Елену Соловей, визгливую и писклявую, хотя в теле дамочка. Так и 6с3п примерно. Винил-не её , точно.

СергейДата: Четверг, 23.06.2016, 20:00 | Сообщение # 58
Завсегдатай
Группа: Проверенные
Сообщений: 107
Репутация: 0
Статус: Offline
Цитата Timbuktu ()
Можно даже и четыре каскада, Никита (Хрюн) совсем недавно в какой-то ветке на А-портале намекал.


С подачи Никиты и был создан сей аппарат:
Прикрепления: 0984998.jpg(75.4 Kb)


С уважением, Сергий Т.

БокарёвДата: Четверг, 23.06.2016, 21:34 | Сообщение # 59
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
а я бы тупо по краям вставил бы красотку 6с5с, а в цетре- красотку 6SN7 .
Три бутылки вместо четырёх, это ж какая экономия!

Добавлено (23.06.2016, 21:34)
---------------------------------------------
и ешшо. Вопрос звона . Не имел дела с 6жв в зверином усилении, есть подозрение. что это не её фишка. А вот 6Ж7 -надо подумать. Советовал один крутой чувак именно семёру.


TimbuktuДата: Пятница, 24.06.2016, 02:56 | Сообщение # 60
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата Сергей ()

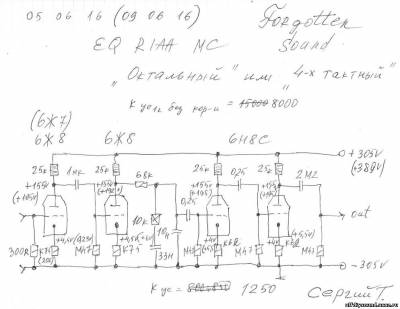

С подачи Никиты и был создан сей аппарат:


А давайте набъём этот корректор пальчиковыми лампами, конструктивно удобней мне кажется, и ламп выбор больше, и может где с непосредственной сделать связъю? И чтоб выходное сопротивление поменьше, каскада то четыре, есть где развернуться biggrin . А я б во вторник приехал и попробовал отрисовать варианты для наглядности в сплане.
И ещё, как это всё гармоничней переводить из МС в ММ? Или всё-таки оптимальней 2-а корректора специализированных?
Прикрепления: 9993304.jpg(81.0 Kb)
