Корректор для МС головки.
ULFДата: Вторник, 12.04.2016, 17:48 | Сообщение # 1
Администратор
Группа: Администраторы
Сообщений: 1250
Репутация: 2
Статус: Offline
Создал тему. чтоб уж совсем "дэшники" в чат не превращать.

TimbuktuДата: Вторник, 12.04.2016, 17:48 | Сообщение # 2
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Схемы корректоров нам нужны. Появилась инересная вертушка с МС головой, и оживила в голове тему корректора smile

БокарёвДата: Вторник, 12.04.2016, 17:48 | Сообщение # 3
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
вариант двух каскадов на 6н1п с коррекцией между и выходного каскада на 6н6п спокойно разгонит сигнал от МС головы до приличного уровня без трансика. Расчёт схемы есть, можно нарисовать.Милливольт 250-300 на выходе можно получить.

ULFДата: Вторник, 12.04.2016, 17:54 | Сообщение # 4
Администратор
Группа: Администраторы
Сообщений: 1250
Репутация: 2
Статус: Offline
Саша, а если сделать два каскада с разделённой коррекцией на 6Н1П и выходной каскад в виде СРПП на той же 6Н23П, то усиление может и до вольта вытянем.
Т.с. классический вариант.
Но подозреваю что такой вариант Женя делать не будет. Вот поистязать себя входным трансом и какой-нибудь упт сварганить опять же с трансом на выходе, вот путь настоящего аудио-экстремала. biggrin

БокарёвДата: Вторник, 12.04.2016, 18:15 | Сообщение # 5
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Входной транс низводит проблему МС головки до начинки железной коробочки парой трансиков и двумя парами разъёмов. И проблема снята.
Но если нужно помучиться- то можно и 3-каскадник замутить, в котором две 6н1п и СРПП на 23-й дадут усиление 15000 без коррекции, и 1500 с коррекцией, что с головкой в 0,3 мв даст на выходе 450 мв .
Кстати, прямо сейчас завершаю корректор по идеологии Димы Горнова. с ЕСС83 на входе и српп 6н3п на выходе. Звук получился неплохой, но нужно погонять подольше. Нет у меня доверия к 6н3п, но только она вписывается в эту схему без хлопот.

Добавлено (12.04.2016, 18:15)
---------------------------------------------
Добавлю, что в схеме корректора я применил нестандартное решение: два источника сигнала работают без коммутации. То есть, параллельно.
Сигнал с корректора подаётся в сетку нижнего этажа српп, а сигнал от сидючка- в катодный резюк через гасилку в 8-10 килоом. Српп разгоняет оба сигнала примерно до одного уровня и подаётся на АЛЬПС 10 килоом, а с него уже даю на вход Д-шника. Ни фона ни шума, чисто и тихо. Если случайно включаем оба источника- свалка даст понять, что нужно кого-то заткнуть


ULFДата: Вторник, 12.04.2016, 18:46 | Сообщение # 6
Администратор
Группа: Администраторы
Сообщений: 1250
Репутация: 2
Статус: Offline
Тут дело в том, что входной транс то, тоже выходит ой как не прост.

БокарёвДата: Вторник, 12.04.2016, 21:37 | Сообщение # 7
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
дык, я не советую мотать МС транс, для этого нужно пол-жизни на это положить. Мне проще купить готовый незадорого. Те же Баеры TR/BV совершенно нормальные. если понты не надувать.

Дима. я тут опробовал схему коррректора, днём это было. СРПП на 6н3п дал какой-то уныло- кислотно- паскудный звук, что винил что сиди, все играло через задницу.
Вечером перепахал схему на 6Н23П-ЕВ, 6Н1П-ЕВ, 6Н5П (всё перетыком) 6Н1П звучит кайфово, но жрёт по накалу, поэтому её как запасной вариант.6Н5П найду на рынке, она самая спокойная по звучанию. И пущай заказцик по настроению тычет лампочки, ежели приступ аудиофилии придавит.
На входе ЕСС83. И доложу, что звук получился на славу. И усиления хватает . Так что , Дима, твоя идея живёт и побеждает!


Сообщение отредактировал Бокарёв - Вторник, 12.04.2016, 21:43

БокарёвДата: Вторник, 12.04.2016, 22:24 | Сообщение # 8
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
у меня не проблема сочинить новый корректор, куда тяжелее эту схему перевести в электронный вид. Старый, ленивый, тупой. К новым технологиям неспособный.
Нашёл некий выход: рисую ручкой на листе А4, потом сканером -и себе на почту, с работы. Получается чётко и немелко.

$IMAGE1$

$IMAGE2$

Добавлено (12.04.2016, 22:24)
---------------------------------------------
Новая схема , которую сегодня оживил, ещё не нарисована, есть она лишь в тетрадке. попробую завтра с работы отсканить.


Сообщение отредактировал Бокарёв - Четверг, 14.04.2016, 22:30

TimbuktuДата: Среда, 13.04.2016, 03:55 | Сообщение # 9
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
С входными трансами возни очень много, столько времени потратил, давно б спаял нормальный выхлоп wacko . И всё из за балансного выхода цаповых микрух. Приостановил все входнотрансформаторные работы. Так что вливаюсь в ряды безтрансформаторников на входе.

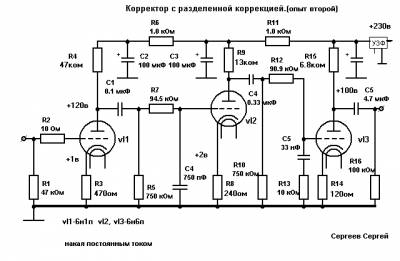

Отлично Саша! Процесс пошёл. Делал мой друг по Сергеевской схеме с разделённой коррекцией поставив первым каскадом 6С3П, вторым 6Н1П и последним триод 6Ф12П. Неплохой вариант.

Первый каскад 6С3П Ra-15K Rk - 150 Ea - 245v Ua - 130v Uk - 1,25v
Второй каскад 6Н1П Ra- 20K Rk - 220 Ea - 250v Ua - 135v Uk - 1,4v
Третий каскад 6Ф12п (триод) Ra - 11K Rk - 130 Ea - 265v Ua - 135v Uk - 1,3v

Но твой без конденсаторов!!! между каскадами, что мне сильно импонирует! Только во второй схеме мне непонятно смещение. У первой лампе на аноде 95-100 вольт а у второй на катоде 53?
По поводу рисования схем, есть очень простая и удобная программа для рисования схем и я, даже не читая про неё ничего, методом "творческого тыка" очень быстро её освоил в нужных мне рамках. Называется она Splan. Вот ссылка где про неё можно почитать:
http://vprl.ru/publ....-1-0-35
Здесь можно посмотреть.
https://www.youtube.com/watch?v=7Q3pbTy1UGg
Потратишь пару часов зато потом можешь писать картины схемные и подписывать в уголке "Бока" :)
Вот ещё почитать
http://electrik.info/main....ki.html
Сама программа есть на рутрекере или на емейл можно сбросить
http://rutracker.org/forum/viewtopic.php?t=2476029

Вспомнил по лампам, из дробей есть коробочка, 16-ые, 17-ые, Ж-эшки есть и С-ки есть. Можно двигать и пальчиковую и дробяную тему. Это я к тому, что как-бы усиление подтянуть хотя-бы к вольту. Если по входу испробовать 6Н17б? Насколько благозвучна? Есть ещё триодик в 6Ф12П интересный smile
Прикрепления: 7737873.gif(9.2 Kb)


Сообщение отредактировал Timbuktu - Четверг, 14.04.2016, 07:49

БокарёвДата: Среда, 13.04.2016, 09:46 | Сообщение # 10
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
6н17б чумовая по звуку. Есть схема на ней и на более крутом варианте 6н21б-в, у той усиление выше, смещение больше. внутреннее меньше.
Обе они не фонат вообще и звон отсутствует.
Что касаемо ставить 6с3б а за ней 6н1п, то выгоды от такого сочетания мало, усиление у них почи равное, но 6н1п не звенит вообще, а 6с3п нужно отбирать.
У меня есть рабочий вариант схемы , где первая 6н1п, затем 6н2п или есс83, выходная- катодник 6н23п. звук вроде неплохой, усиления валом, но с каким-то пластмассовым оттенком, как у операционника. Послушал- да и раскурочил.

Добавлено (13.04.2016, 08:32)
---------------------------------------------
Пробовал Сплан осваивать- упёрся в мелкую непонятку, спросить некого, психанул и закрыл тему. И так в башке мусора выше крыши.
Насчёт непонятного режима в схеме- так там же делитель в сетке 2го каскада, снизить потенциал сетки вдвое. Поэтому и разница в вольтаже. А если есть низковольтные 6н28- делитель не нужен.
6Н16Б ОТМЕННАЯ РАБОЧАЯ ЛОШАДКА с кайфовым звуком. Хотя, если честно, мне 28-я куда больше нравится, она вообще нейтральная и певучая. а шестнадцатая чуток скучно играет.

Добавлено (13.04.2016, 08:36)
---------------------------------------------
вторая схема на 6н16б- там есть двукратный запас по усилению: если зашунтировать резистор анод-сетка , 100к, кондёром на 0,1 мкф, усиление взлетит на 6 дБ, режим не изменится.Но тогда нужно предотвратить возможный возбуд из-за избытка усиления и в сетку второго каскада врезать килоом, уже после делителя. на 28-х лампах без резистора один канал свистел. Врезал первый попавшийся на 68 кил-тишина.

Добавлено (13.04.2016, 09:46)
---------------------------------------------
одним неудобны дроби: паять лампу это совсем не одно и то же, что воткнуть её в панельку. Поэтому я свои дроби распаиваю на 9-штырьковых донышках от пальчиков, а уже потом их в панельку. Но сама пайка -ещё та ювелирка))))


TimbuktuДата: Среда, 13.04.2016, 11:14 | Сообщение # 11
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата Бокарёв ()
6н17б чумовая по звуку. Есть схема на ней и на более крутом варианте 6н21б-в, у той усиление выше, смещение больше. внутреннее меньше.
Саша, если схема на 6Н17Б на входе трёхкаскадная есть, милости просим, можно тасовать 6н17б, 6н16б (этих у меня много), есть три 6н28б, кучка 6с3б и штук 6 6н7б. Последний каскад наверное оптимальней на 6Н6п для минимизации выходного, есть пара 6с31б накрайняк, или 6с45п, или 6н30п пара есть. В общем это я ещё не рылся по коробкам, там залежи всяких 6Ж43п, 6ж49П, 6....... biggrin
Цитата Бокарёв ()
Пробовал Сплан осваивать- упёрся в мелкую непонятку, спросить некого, психанул и закрыл тему. И так в башке мусора выше крыши.
Предлагаю тандем, ты рисуешь от руки а я пробую в сплане. К завтраму отрисую две первых схемы, если будет ещё, то и их smile
Порюсь по коробке с дробями, может ещё что выужу дробяное. Вертушка необычная и хочется к ней корректор нормальный безтрансформаторный smile

БокарёвДата: Среда, 13.04.2016, 16:55 | Сообщение # 12
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Вот схема преда-корректора, на работе отсканил сегодня

Прикрепления: 3852801.jpg(114.1 Kb)


Сообщение отредактировал Бокарёв - Четверг, 14.04.2016, 23:13

TimbuktuДата: Среда, 13.04.2016, 18:19 | Сообщение # 13
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Ты в сканере не выставил разрешение, 150, лучше 300 dpi. Первые попробую завтра с утра, если успею перед дорогой. А в последнем "бой в Крыму, всё в дыму" biggrin

БокарёвДата: Среда, 13.04.2016, 21:05 | Сообщение # 14
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Спасибо за совет, не знал.
Думаю, два каскада на 6н16б и СРПП на них же дадут усиление под 8000, а это примерно 250-300мв от МС головки. Но схему нужно считать, эти , что выше-они для ММ.

$IMAGE1$ Этот должен быть получше, 114 кб это не 9

Добавлено (13.04.2016, 21:05)
---------------------------------------------
оказывается, при сохранении файла в компе он может ужаться до комариной шкурки.


Сообщение отредактировал Бокарёв - Четверг, 14.04.2016, 22:30

TimbuktuДата: Четверг, 14.04.2016, 04:12 | Сообщение # 15
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата Бокарёв ()
оказывается, при сохранении файла в компе он может ужаться до комариной шкурки.
Или увеличиться до размеров слона biggrin .
Отрисовал схемку, часик ушёл, но зато осталась заготовка в компьютере, дальше легче. Просьба проверить номиналы, возможно есть ошибки.
Прикрепления: 2894211.jpg(79.9 Kb)


Сообщение отредактировал Timbuktu - Четверг, 14.04.2016, 04:24

БокарёвДата: Четверг, 14.04.2016, 09:07 | Сообщение # 16
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Афигеть. Не знал, что у меня такие красивые схемы могут быть))))
ЖЕНЯ, две мелочи: стрелочки не входят в светодиод, а выстреливают из него. И у сетки второго триода не 50 вольт, а 70 . Можно его и не обозначать, там напрямую с анодом первого каскада, значит, автоматом то же напряжение.
Питание входных каскадов по памяти-220 вольт, не 210, а то не сходится.
Резистор R4 я бы уменьшил кил до 30, потому что на измерении вылез завальчик в децибел из-за влияния этого резюка.
А всё прочее-зашибись!

Добавлено (14.04.2016, 08:53)
---------------------------------------------
И кстати про светодиоды. Есть обычные и сверх-яркие. Так вот, у обычных падение не более 2,2 - 2,5 в, а у сверх-ярких за три вольта. Ставим обычные.
Важен не сам цвет, а вольтаж.

Добавлено (14.04.2016, 08:58)
---------------------------------------------
Вместо 6н6п перетыком ставится 6н30п с потерей усиления вдвое, но выходное рухает тоже вдвое.

Добавлено (14.04.2016, 09:07)
---------------------------------------------
А ещё есть мысль для снижения риска уплывания режимов (всё-таки 3-каскадный Лофтин!))) питание входных каскадов стабить мощным стабилитроном серии 1N5388 или пару наших 817 . Тогда при всех переходных процессах в сетку выходной лампы не влетит избыточное напряжение.
Была идейка получить это напряжение +220 прямо от анодного стабилизатора, добавив второй полевик , привязав его к нижнему стабилитрону в цепочке, набрав там до 220 в и плюс 80 в до +300.
Видимо, так и сделаю позже. Уж больно звук этой схемы был хорош.

Сообщение отредактировал Бокарёв - Четверг, 14.04.2016, 08:56

TimbuktuДата: Четверг, 14.04.2016, 19:26 | Сообщение # 17
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Саша, я сейчас в отъезде, на ноутбуке неудобно возиться с рисованием схем, вернусь домой - все недочёты исправлю, ты главное рисуй их, схем, побольше, на все случаи жизни, а мы потихоньку их увековечим в sPlan-е biggrin .

Эту схемку высплюсь завтра и в фотошопе подредактирую


Сообщение отредактировал Timbuktu - Четверг, 14.04.2016, 19:28

БокарёвДата: Четверг, 21.04.2016, 22:09 | Сообщение # 18
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
женя, дык никто и никуда не бежит. даже я. А я сейчас дослушал неторопливо новый пред-корректор, на выходе победили 6Н1П-ев по естественности и ясности звука. А 6н23п-ев остались в конюшне до новых идей.
6Н5П тоже гут, но их ставить не могу по причине редкости и малого количества.

Добавлено (16.04.2016, 13:59)
---------------------------------------------
глянул в тетрадку со схемой корректора на паре 6н28б-в и 5687 на выходе.
28-е усиливают в 240 раз, (17 первая и 15 вторая), это просто за глаза для ММ и отлично для МС. Второй лампой нужно ставить 6Н6П, тогда усиление выйдет в 3600 без коррекции и 360 с нею. 0,3 МВ да на 360 раз- имеем вольт сигнала. Это более чем. С ММ головой будет перебор, усиление нужно будет присадить.

Добавлено (16.04.2016, 14:00)
---------------------------------------------
в этом плане лампа 5687 самое то, у неё усиление ровно 10. Вместо неё, Женя, ставь 6н30п, у неё тоже 10 раз усиление.

Добавлено (19.04.2016, 09:01)
---------------------------------------------
Женя, если совместить два каскадика на 6н28б и српп на 6н16б , усиление получится под 5000, это полтора вольта выходного сигнала от МС головки без транса. ещё и давить придётся)))Но можно иначе: снизить питание до 250 в, тогда выходной каскад тоже можно выполнить на 6н28б.

Добавлено (21.04.2016, 22:09)
---------------------------------------------
Я что вспомнил. Мелкое, но важное.
Делал недавно одну схемку, там 3 каскада, первый на 6н1п , она даёт малую ёмкость, нулевой звон и шум и классный звук. Следом лампа с высоким усилением, ЕСС83 или 6Н21Б-В. Она разгоняет усиление.
Выходная лампа- 6Н23П , катодный повторитель
Сделал, всё заработало сразу, без возни.
Но почему схема не прижилась- раскурочил её сразу же- странный звук, пластмассовый такой, лакированный, искусственный, припопсованный как бы.
Сразу к этой схеме интерес пропал. Труды- зря. Хотя.....наверное, не зря. Вы её не станете делать, если идеи совпадут.


TimbuktuДата: Пятница, 22.04.2016, 16:01 | Сообщение # 19
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
6н28б у меня пара, вот 6Н16б этих да, много, так что в српп её можно, только её придётся через кондёр разделительный третьим каскадом. а хотелось вчистую без них.
Откорректировал схему что выше.
Прикрепления: 1433471.jpg(79.3 Kb)


Сообщение отредактировал Timbuktu - Пятница, 22.04.2016, 16:11

БокарёвДата: Пятница, 22.04.2016, 16:52 | Сообщение # 20
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Женя, столкнулся с разбросом у лампочек 6н28б, но они были у меня распаяны на донышках от 9- штырьковых пальчиков, поэтому перетыком выбрал одинаковые.
Прихожу к мнению, что гальваносвязанная пара 6н28 с усилением 240 влёгкую заменит любой крутой пентод, а скорее - навтыкает ему по самые помидоры. Потому что: ни фона, ни звона, ни шума, а звук- просто не встать.

Добавлено (22.04.2016, 16:52)
---------------------------------------------
тут уже звонили насчёт купить корректор покруче. И чем эта схема не круче всех? Само слово -пароль " 5687" - вышибет деньги с любого аудифила)))
А захотят найти замену нашим ракетным 6н28б- "успотеют кувыркамше" им замену найти.


TimbuktuДата: Суббота, 14.05.2016, 17:20 | Сообщение # 21
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Появились лампы 6Н28Б, спасибо другу под ником jackilhide! Придумаю коробочку и в путь, гложут сомненья, как всё-таки сделать сей девайс универсальным не только для МС, но и для ММ?

БокарёвДата: Суббота, 14.05.2016, 19:46 | Сообщение # 22
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Женя, я думаю так же. Если запас по усилению есть- можно и мс слушать запросто без транса. Желательно только нагрузку сделать на 1 килоом , иначе в ультразвуке будет крутой резонанс. И звук не может не огорчиться.

Добавлено (14.05.2016, 19:44)
---------------------------------------------
я делал для мс головы переходник из гнезда и штеккера RCA , внутри резюк на 1 к. Чтобы не заморачиваться с коммутацией.

Добавлено (14.05.2016, 19:46)
---------------------------------------------
у 28-х кроме полного отсутствия звона и фона есть крутое свойство работать от 50 в запросто. а уж 80 в для них это полный газ. Славная лампочка!


БокарёвДата: Суббота, 14.05.2016, 19:53 | Сообщение # 23
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Приобрёл недавно в идеальном состоянии голову ADC 220-X , неигранную. Но вот ачх у неё из-за толстой и сферической иглы имеет лихой спад, хотя звук плотный и вальяжный. Просится коррекция под эту голову, чем на досуге займусь.

Прикрепления: 5585459.jpg(208.6 Kb)

БокарёвДата: Суббота, 14.05.2016, 19:54 | Сообщение # 24
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
ЭЛЛИПСНУЮ ВСТАВКУ для ADC220 с индексом 220-xe достану позже, у неё всё получше будет.

Прикрепления: 2319836.jpg(107.2 Kb)

ULFДата: Суббота, 14.05.2016, 19:57 | Сообщение # 25
Администратор
Группа: Администраторы
Сообщений: 1250
Репутация: 2
Статус: Offline
Цитата Timbuktu ()
Придумаю коробочку и в путь,
Жень, а может просто к пентодному(у тебя же есть) поставить транс на вход?

БокарёвДата: Суббота, 14.05.2016, 19:58 | Сообщение # 26
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
индуктивность этой красотки 0,28 Гн, мизер. Резонанс за пределами экрана, в ультразвуке, поэтому нет никакой гадости на слух , портящей музыку.
Этим видимо и объясняется народная любовь к этой башке

TimbuktuДата: Воскресенье, 15.05.2016, 02:18 | Сообщение # 27
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата Бокарёв ()
Жень, а может просто к пентодному(у тебя же есть) поставить транс на вход?

Не, мне твой пентодник и без транса хорош! Голова Technics EPC-207C
http://audio-heritage.jp/TECHNICS/etc/epc-207c.html
После того как попробовал МС корректор безтрансовый с Деноном 103, чисто триодный, что-то лёг он мне на душу.
Ну и транс 1:10 это одно из двух, или мотать или покупать, ни то ни другое не хочется. Может созрею как-нибудь smile .

БокарёвДата: Воскресенье, 15.05.2016, 11:17 | Сообщение # 28
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Эту 3-каскадную схему корректора было бы разумно доработать: либо растащить цепи коррекции по каскадам , либо всю коррекцию врезать после первого триода.
Лампочка 6н28 не шумит не звенит не фонит, звучит ясно и музыкально.
Одно неудобно: паять нужно, а когда впаял- оказывается, что половины разные.
Репу чешу, как сделать отбор ламп до момента распайки. Вариант только один: в ламповую панельку вставить выводы и зубочистками зафиксировать. После замера вытащить .

Добавлено (15.05.2016, 11:17)
---------------------------------------------
Есть интересные конденсаторы: К21-7, стеклянные, крохотные, что-то типа 7 на 10мм, они тысяч до 3 не выше, но для нашей схемы годится, вч коррекцию сделать. По паспорту рабочее напряжение 60 или 100 вольт, но один физик пытался их пробить- киловольт держат, на 2 - уже пробиваются)))))))))
Их можно с обратной стороны на плату паять, места не занимают вообшще, параметры просто бомба. Они стояли в платах магнитофонов Ростов- 101 и 102 Стерео Видимо, военка делилась неликвидами с бытовухой. Таких крутых кондёров больше нигде не видел


TimbuktuДата: Воскресенье, 15.05.2016, 13:37 | Сообщение # 29
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
А давайте действительно коррекцию разведём? Саша, ты можешь сделать набросок? Я перерисую с сплане.

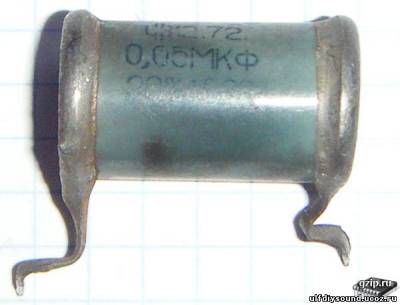

Кондёры такие стеклянные видел в каких-то советских девайсах, надо будет быть более внимательным на рынке. У меня есть коробочка зелёных печально известных км-ок, которые извели на драгметаллы, думаю киловольта они не выдержат, слишком худые smile и есть голубоватые цилиндры с оловянными нашлёпками по бокам, взял на базаре пару коробок, внешне таких:

Вообще кондёров старых много но все как назло габаритные
Прикрепления: 7429282.jpg(27.7 Kb)


Сообщение отредактировал Timbuktu - Воскресенье, 15.05.2016, 13:39

ULFДата: Воскресенье, 15.05.2016, 14:36 | Сообщение # 30
Администратор
Группа: Администраторы
Сообщений: 1250
Репутация: 2
Статус: Offline
Цитата Timbuktu ()
...есть голубоватые цилиндры с оловянными нашлёпками по бокам...

Очень неплохие, но иногда из под нашлёпок на торцах начинает вазелин вылезать понемногу.

Форум DIY SOUND » Схемотехника и Практика » Источники сигнала(корректоры RIAA, ЦАПы и пред. усилители) » Корректор для МС головки.
  • Страница 1 из 4
  • 1
  • 2
  • 3
  • 4
  • »
Поиск:
