Схема лампового УНЧ под имеющийся силовой трансформатор
petrushevskiДата: Вторник, 20.12.2016, 09:04 | Сообщение # 1
Местный
Группа: Проверенные
Сообщений: 407
Репутация: 1
Статус: Offline
Здравствуйте.
Разочаровался в мощных лампах. Не увидел преимуществ по сравнению с маленькими лампами (в плане звука).
Теперь - хочу подумать (обсудить), какую хорошую, простую и звучащую конструкцию можно соорудить с небольшими (относительно) массогабаритными характеристиками.

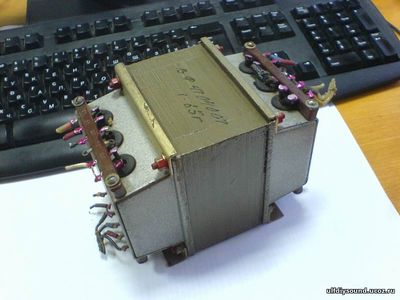

Как вариант - думаю оттолкнуться от имеющегося у меня силового трансформатора. Насколько мне известно - это силовик от осциллографа С1-5.

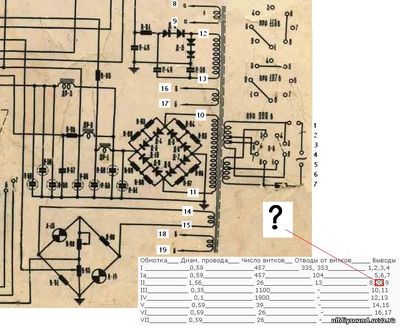

Вот такие данные по его обмоткам мне удалось раздобыть:

Если эти данные верны - то имеется вторичная обмотка 266В переменки с диаметром провода 0.35 мм и 460В переменки с диаметром провода 0.1 мм.
Прошу подсказать, какие лампы можно применить с подобным силовым трансформатором.
Для конкретики, будем считать, что акустическая система - представляет из себя фанерку (щит) с закреплённым на ней динамиком 4А-28.
Прикрепления: 8251662.jpg(72.7 Kb) · 2309347.jpg(108.8 Kb)


Пётр, Сочи

БокарёвДата: Вторник, 20.12.2016, 11:06 | Сообщение # 2
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
вооо. был такой и у меня. Я даже скоммутировал его на вторичку со средней точкой, чтобы кенотрон применить. Распайку поищу.

TimbuktuДата: Вторник, 20.12.2016, 11:21 | Сообщение # 3
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
У меня где-то такой валялся в гараже, забавный был осцилограф, лампы чёрные, дюралевый конструктив, всё сделано навека, насколько технологии цифровые изменили мир, сейчас коробочка как балалайка кассетная и платка в углу, остальное занято разъёмами и коммутацией smile

petrushevskiДата: Вторник, 20.12.2016, 11:35 | Сообщение # 4
Местный
Группа: Проверенные
Сообщений: 407
Репутация: 1
Статус: Offline
Подскажите, высоковольтную обмотку (для которой я насчитал 460В переменки) с диаметром провода 0.1 мм - можно ли применить для питания первого каскада?
Нашёл на Аудиопортале про этот трансформатор (кто-то померил напряжения, похоже, на холостом ходу):
Напряжения обмоток трансформатора:
18-19: 7,2 в.
16-17: 7,2 в.
14-15: 10,1 в.
12-13: 534 в.
10-11: 307 в.
8-9: 7.2 в.


Пётр, Сочи

Сообщение отредактировал petrushevski - Вторник, 20.12.2016, 11:53

TimbuktuДата: Вторник, 20.12.2016, 11:58 | Сообщение # 5
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата petrushevski ()
Подскажите, высоковольтную обмотку (для которой я насчитал 460В переменки) с диаметром провода 0.1 мм - можно ли применить для питания первого каскада?
Пётр, а зачем вам 640 вольт постоянки? wacko

petrushevskiДата: Вторник, 20.12.2016, 16:39 | Сообщение # 6
Местный
Группа: Проверенные
Сообщений: 407
Репутация: 1
Статус: Offline
Ну... чтобы не оставалось незадействованной анодной обмотки на трансформаторе. Ещё, часто слышу фразу, типа "6Н8С начинает красиво петь при питании свыше 400В".
Но, во-первых, смущает, не слишком ли тонкий провод на этой обмотке (хватит ли тока).
Хотя, честно говоря, с напряжениями выше 400В работать страшно. Да и конденсаторы у меня максимум на 450В.
Вот и интересуюсь: надо ли куда-нибудь "приткнуть" эту высоковольтную обмотку, или же просто исключить её из рассмотрения в плане питания усилителя.

Добавлено (20.12.2016, 16:39)
---------------------------------------------
Можете ли что-нибудь подсказать по так называемой схеме "Лофтин-Уайта" (как звучит)?


Пётр, Сочи

ULFДата: Вторник, 20.12.2016, 19:46 | Сообщение # 7
Администратор
Группа: Администраторы
Сообщений: 1250
Репутация: 2
Статус: Offline
Цитата petrushevski ()
Теперь - хочу подумать (обсудить), какую хорошую, простую и звучащую конструкцию можно соорудить с небольшими (относительно) массогабаритными характеристиками.
Как вариант - думаю оттолкнуться от имеющегося у меня силового трансформатора. Насколько мне известно - это силовик от осциллографа С1-5.
Может осциллограф и собрать?

БокарёвДата: Вторник, 20.12.2016, 21:29 | Сообщение # 8
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
нАШЁЛ. Мой транс от осциллографа звали ЮТ4 705 006 . 11-12 СЕТЬ
41-42 ВЫСОКОВОЛЬТНАЯ на 400в
17-18 250в
43-44 44в 33-36 295в
13-16 366в

Коммутация для вторички со средней точкой
земля-15. 16- ОДНО ПЛЕЧО ВТОРИЧКИ.320 в переменки
Второе плечо от 15 вывода: 15-14, 14-13, 36-35- 34-33. ( 320в в плече суммарно.)

накалы: 31-32 6,3в

petrushevskiДата: Вторник, 20.12.2016, 21:47 | Сообщение # 9
Местный
Группа: Проверенные
Сообщений: 407
Репутация: 1
Статус: Offline
Александр, спасибо огромное, что посмотрели у себя. Мне кажется - у меня немного другой трансформатор. Но это не принципиально. Главное - у моего есть переменка ок. 300В - это порядка 400В можно получить после моста выпрямленного напряжения. А ток обмотки - ок. 250 мА (судя по сечению 0.35 мм) - а это, ок. 130 мА выпрямленного после моста. А это - примерно по 65 мА на канал..., как я понимаю.
Но, Дмитрий как-то вообще не советует этот трансформатор в УНЧ (как я понял). Может, он прав - и действительно, нет смысла заморачиваться.


Пётр, Сочи

Сообщение отредактировал petrushevski - Вторник, 20.12.2016, 22:51

БокарёвДата: Вторник, 20.12.2016, 22:30 | Сообщение # 10
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
я именно в ламповый унч и применил свой силовик от осциллографа. Сейчас жалею, что отдал его одним безжалостным гадам, на которых работал , в ответ ни спасибо ни денег. да фиг с ними.

slavakpssДата: Среда, 21.12.2016, 14:28 | Сообщение # 11
Заглянувший
Группа: Проверенные
Сообщений: 3
Репутация: 0
Статус: Offline
Есть подобный транс, но он в ступор меня ввел, если честно.. Давно я таких показаний на тестере не видел.. Все звонится со всем, две соседние обмотки логически-электрически вроде не соединенные - провод разной толщины, скруток нет, при измерении 1 щуп на одной обмотке, 2 на другой, показывают напряжения до 600в, и.т.д, так и не понял где у него что. Это наводки такие или еще что? Сеть подключал на обмотку с максимальным сопротивлением, так как данных нет по нему, а на кембриках надписи уже не различимы.. Кто может знает что про него? Если я сеть подал 220 в на вторичку повыш, могут показания такие странные быть? Может связь какая индуктивная? Тестеру год, мастек ms8269, вроде не глюкал до сих пор..

Добавлено (21.12.2016, 14:28)
---------------------------------------------
Как вставить фото? Транс такой-же, крепления есть и сверху и снизу, выводы только с одной стороны(вверху?внизу?)по 4 пучка - не по 3 как на этом, тоже по разные стороны от сердечника, через такие-же резинки, но без клеммников..


petrushevskiДата: Среда, 21.12.2016, 14:41 | Сообщение # 12
Местный
Группа: Проверенные
Сообщений: 407
Репутация: 1
Статус: Offline
slavakpss, приветствую.
У меня тоже на трансформаторе 4 пучка проводов выходит (можно так сказать). Чтобы понять, где первичка (на 220В) - я понял так, что надо смотреть номер колодки - он сбоку нарисован, как на фото (чужом) - номер 3 (кружком красным обвёл):

Так вот, по-моему, выводы на первичку (на 220В) размещаются на колодке №1.
А фото вставлять так: чуть ниже окошка с набором текста для сообщения есть кнопка "Обзор..." - нажимаешь, выбираешь фото - справа появляется текст " $ IMAGE1 $ " - его копируешь и вставляешь в сообщение. В результате - когда нажмёшь "Добавить ответ" - фото будет в тексте
Прикрепления: 7138409.jpg(71.5 Kb)


Пётр, Сочи

slavakpssДата: Среда, 21.12.2016, 16:16 | Сообщение # 13
Заглянувший
Группа: Проверенные
Сообщений: 3
Репутация: 0
Статус: Offline
У меня нет на трансе клеммников-колодок.. Кнопки "обзор" тоже нет.. ниже поля для сообщения есть кнопки Включить смайлы, Включить подпись, Уведомления на e-mail при ответах, далее "выберите файл"(до 1.5мБ) Может у меня вес больше 1.5мБ? Щас ужму и еще попробую..

Добавлено (21.12.2016, 16:16)
---------------------------------------------
фото


slavakpssДата: Среда, 21.12.2016, 16:18 | Сообщение # 14
Заглянувший
Группа: Проверенные
Сообщений: 3
Репутация: 0
Статус: Offline
1

Добавлено (21.12.2016, 16:18)
---------------------------------------------
только так получается, в текст вставить не могу..

Прикрепления: 1428364.jpg(243.0 Kb) · 3152433.jpg(255.9 Kb)
