Нетрадиционная медицина.
ULFДата: Воскресенье, 03.12.2017, 22:48 | Сообщение # 241
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
А вот на Палычевом фото катушка такая плоская, это как-то эпоксидкой чтоли заливается, чтоб держалось?

БокарёвДата: Воскресенье, 03.12.2017, 22:57 | Сообщение # 242
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
ТОЛЬКО сразу предупреждаю: в Москве нет исправных микросхем xr2206, ОНИ ВСЕ ПОДДЕЛКА.

Добавлено (03.12.2017, 22:54)
---------------------------------------------
Дима, катушка сверху скотчем клеится, красиво и безопасно.

Добавлено (03.12.2017, 22:57)
---------------------------------------------
ДЕРЖИТСЯ провод на 2-стороннем скотче, он поверх фанерки, а на него провод, держит неплохо.
Народ мотает катухи на оправку в виде двух дисков раздвинутых на толщину провода.
ТоР я мотал просто на руку, парой проводов. потом по генератору настроил в резонанс в районе 240- 270 кгц. Когда стягиваешь этот бублик, резонанс снижается из-за ёмкости проводов.


ULFДата: Воскресенье, 03.12.2017, 23:15 | Сообщение # 243
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
Я вот помню когда-то очень давно делали генераторы на отечественном 555таймере...

ULFДата: Воскресенье, 03.12.2017, 23:17 | Сообщение # 244
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
Цитата Бокарёв ()
Народ мотает катухи на оправку в виде двух дисков раздвинутых на толщину провода.
Тоже подумал о таком варианте. Фанерки нужно разводить на толщину одного провода или двух, чтоб провода параллельно шли?

БокарёвДата: Понедельник, 04.12.2017, 10:23 | Сообщение # 245
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Фанерки разведены на толщину одного провода. Но делать такую оправку есть смысл при массовом выпуске, а одну катуху намотать можно за час с песней.
Это первые разы делал мучаясь, сматывал всё назад и заново мотал. А потом приноровился и уже запросто получалось.
Торик можно на стакан намотать или на руку, этот бублик отформовать и стянуть капронками, потом изолентой .Ещё быстрее выйдет.
тАЙМЕР таймером, но синус где взять? Вот задача.

ua1ong8904Дата: Понедельник, 04.12.2017, 10:24 | Сообщение # 246
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
Прикрепления: 3944039.jpg(79.9 Kb)

БокарёвДата: Понедельник, 04.12.2017, 10:27 | Сообщение # 247
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Есть вариант , мой, там катушка служит частотозадающим контуром в генераторе с лампочкой в цепи АРУ. пРЕКРАСНО запускается, нормально работает, но смена катушки требует подстройки цепи пос. Отказался от этого варианта.

Добавлено (04.12.2017, 10:27)
---------------------------------------------
Светодиод АЛ 307 нужно отвязать от цепи ПОС резюком ом 20, и взять два диода параллельно, чтобы оба пыхали.

Прикрепления: 5907227.jpg(115.0 Kb)

БокарёвДата: Понедельник, 04.12.2017, 10:34 | Сообщение # 248
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
А так надо сделать индикацию, чтобы диоды не спалить и уйти от их нелинейного вклала в ток катушки

Прикрепления: 4615539.jpg(22.4 Kb)


Сообщение отредактировал Бокарёв - Понедельник, 04.12.2017, 10:35

ULFДата: Понедельник, 04.12.2017, 11:21 | Сообщение # 249
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
А отсюда есть рабочие схемы? http://energodar.net/zdorov.php?str=pribory/shema

ULFДата: Понедельник, 04.12.2017, 11:25 | Сообщение # 250
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
Цитата Бокарёв ()
тАЙМЕР таймером, но синус где взять? Вот задача.

Да вроде так же как вы его и от xr берёте... Частота кондёром задаётся. Есть расчёт: http://www.frocenter.com/shema-generatora-na-ne-pyatsot/

Прикрепления: 2369120.jpg(21.2 Kb)

БокарёвДата: Понедельник, 04.12.2017, 13:16 | Сообщение # 251
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Дима, осторожно повторю: таймер 555-й, он вроде как МЕАНДР выдаёт. А нам синус нужен. Вот та же самая XR2206 на 2 ноге выдаёт красивейший синус, стоит подрегулировать резистором его форму. А к таймеру - что, примочку делать, формирователь синуса? Головняк.....

Добавлено (04.12.2017, 13:16)
---------------------------------------------
Схемы по ссылке- кроме полудохлых схем номер 8 - все прочие полный фуфел.
Питание нужно не меньше 24 вольт, лучше 30 в. ТОГДА 10 в на пике имеем на выходе.


ULFДата: Понедельник, 04.12.2017, 13:27 | Сообщение # 252
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
Саша, да что там осторожничать, я в этой теме мало чего понимаю. Просто насколько знаю, синус из меандра там получают после RC фильтра. Насколько правильный синус выходит, это уже конечно другой вопрос. На эту тему надо наверное старые журналы "Радио" порыть. Там обычно много разных генераторов простеньких публиковали. Когда-то даже сам собирал звуковой ген оттуда и он вполне себе работал до 100кГц.

БокарёвДата: Понедельник, 04.12.2017, 14:08 | Сообщение # 253
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Нет, не так всё. Внутре этой микросхемы 2206 получают меандр, из него треуголку, а ограничителем нелинейным уже синус. там видно. когда меняешь резистор 200 ом, как меняется форма сигнала от чистого треугольника до сплющенной макушками синусоиды.

Добавлено (04.12.2017, 14:08)
---------------------------------------------
истина как обычно, где-то посредине. синус вполне красивый.


ua1ong8904Дата: Понедельник, 04.12.2017, 15:35 | Сообщение # 254
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
5 ШТ. XR2206C XR2206CP DIP-16 XR2206 2206CP
не срабатывает тег вставки урл, поэтому полностью ссылка на Али:

https://ru.aliexpress.com/item....velAB=5


Сообщение отредактировал ua1ong8904 - Понедельник, 04.12.2017, 15:40

БокарёвДата: Понедельник, 04.12.2017, 15:45 | Сообщение # 255
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
я беру на ростовском рынке у Саши эти 2206 по 230 рублей- и настоящие. Но всё, что куплено далеко - или дорого или дрянь. Такая засада.
Торжество разума было, когда в сокету с фейковой 2206 я ставлю свою ростовчанку -и на экране осцилла мгновенно появляется генерация, чистейший синус. Вторая микросхема выдала то же самое. За это мы с Валерой тяпнули от души. Правда, сперва его Танной RED Monitor 12" настроили.

ua1ong8904Дата: Понедельник, 04.12.2017, 17:00 | Сообщение # 256
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
в Китае одна стоит 104 рубля.
Брал 10 штук, использовал 5.пока браканет.
Для Димы немного написал и сфоткал по катушке
http://zalil.su/9869576


Сообщение отредактировал ua1ong8904 - Понедельник, 04.12.2017, 17:04

БокарёвДата: Понедельник, 04.12.2017, 18:25 | Сообщение # 257
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Не имея опыта работы с микросхемой XR2206, сам сочинял генераторы на Вин-мосте и операционнике, намудохался, кое-что получилось, но когда запустил на соплях эту микруху, понял, сколько сил ушло в песок. Настолько просто и работает сразу без проблем.

ULFДата: Вторник, 05.12.2017, 09:57 | Сообщение # 258
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
Цитата ua1ong8904 ()
5 ШТ. XR2206C XR2206CP DIP-16 XR2206 2206CP
не срабатывает тег вставки урл, поэтому полностью ссылка на Али:

https://ru.aliexpress.com/item....velAB=5
Палыч, спасибо! А то Саша сказал, что все в Москве поддельные, я уж приуныл... Вот нашёл уже на платке можно собрать с регулировкой частоты: https://ru.aliexpress.com/item....2&tpp=1

Друзья, в усилок обязательно на расыпухе собирать? Есть у меня микрушки ТДА7293,ОРА549,LT1210 из них ничего не подойдёт?

ULFДата: Вторник, 05.12.2017, 10:05 | Сообщение # 259
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
Цитата Бокарёв ()
За это мы с Валерой тяпнули от души. Правда, сперва его Танной RED Monitor 12" настроили.

Про Таннойчики интересно... Можно и веточку отдельную. icecream Серёга Дроздов вроде тоже с ними возился.

ua1ong8904Дата: Вторник, 05.12.2017, 15:50 | Сообщение # 260
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
умудряются и на ТДА 2030 делать

БокарёвДата: Четверг, 07.12.2017, 09:20 | Сообщение # 261
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Насчёт умудряющихся на ТДА 2030 делать- ложь махровая. Она и до 100 кил не добегает, вспыхивает генерацией и из синуса косинус делает.

Добавлено (05.12.2017, 17:30)
---------------------------------------------
Серёга Дроздов слушает Валерины БОЗАКИ, КОТОРЫЕ Я МЕРИЛ И СЛУХАЛ, приятный звук, старинный такой, уверенный. кстати, именно Дроздов высказал мысль, которую я не мог озвучить: характер звучания этих Бозаков сильно похож на наши 8ГД-1 РРЗ, от РиГА-10.

Добавлено (05.12.2017, 17:31)
---------------------------------------------
https://cloud.mail.ru/public/Kkbw/27fDLyePe

Добавлено (07.12.2017, 09:20)
---------------------------------------------
Пару раз снимал себе судороги в ногах этой катушкой, но значения не придал, мало ли, может само прошло. А вчера жена приложила к ноге и судороги мгновенно ушли. То есть, работает штука.


ua1ong8904Дата: Суббота, 09.12.2017, 14:17 | Сообщение # 262
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
фуууу, закончил изготовление 5 штук,
больше делать не буду sad
Прикрепления: 5350951.jpg(101.1 Kb)

БокарёвДата: Суббота, 09.12.2017, 14:25 | Сообщение # 263
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
был бы ты индейцем- точно бы звался Быстрый Олень, строгаешь устройства как пирожки. А я только тоску на себя самого нагоняю, когда начинают просить что-то сделать, нет сил и желания воротить что-то. Только вдохновение способно оторвать задницу от дивана.

ua1ong8904Дата: Суббота, 09.12.2017, 18:14 | Сообщение # 264
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
Саша. а чем тут ещё заниматься? Моя основная работа-дровишек занести, в 2 часа дня печку затопить, и всё.....лежи отдыхай(с)

БокарёвДата: Суббота, 09.12.2017, 19:25 | Сообщение # 265
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Мне на фирму ездить надо, на одну пенсию не прожить. Поэтому остаются выходные. Что успел за эти дни- то и сделал.

ua1ong8904Дата: Суббота, 09.12.2017, 19:39 | Сообщение # 266
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
Какие радиокружки в выходные,да ещё в нашем возрасте?
Знакомо всё это не по наслышке.
Тут как то выживаем, и не cool плохо

БокарёвДата: Суббота, 09.12.2017, 23:28 | Сообщение # 267
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Я на своих схемах отдыхаю, когда время выпадает и силы есть.

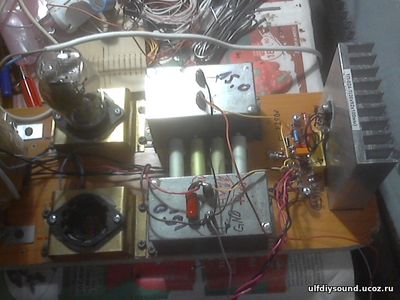

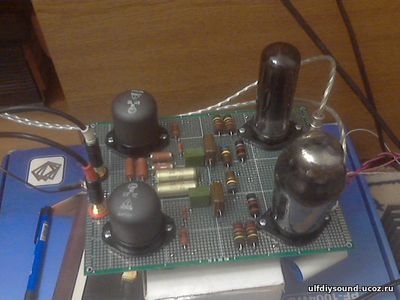

НЕДАВНО выдал заказчику его суперский вариант корректора на древних лампах , ТФК и Валво. Очень удачно получилось , звук шикарный, ачх в нитку.




Прикрепления: 2515438.jpg(65.0 Kb) · 8767865.jpg(46.0 Kb) · 7626093.jpg(50.9 Kb) · 5064477.jpg(37.4 Kb)

БокарёвДата: Суббота, 09.12.2017, 23:39 | Сообщение # 268
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline


Добавлено (09.12.2017, 23:35)
---------------------------------------------
Консультант по схеме корректора - сам великий ТрОШКИН Никита, схема изначально называлась Корректор Хрюна, (КХ) , но я как всегда влез в концепцию и применил свои решения, после чего даже автор крякнул и одобрил.
общим решением назвали корректор КХ (Ка-Икс), в противовес RX от АМЛ.

Добавлено (09.12.2017, 23:39)
---------------------------------------------

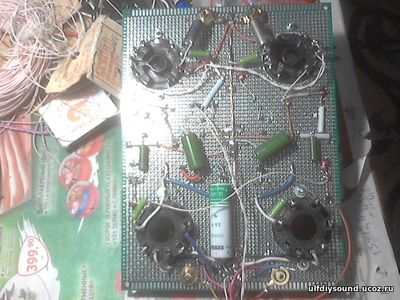

Забавный факт: плата корректора , стоящая на стойках по углам и солидно фонящая без экранов и кожуха, мгновенно стихла почти в ноль, стоило под низ положить лист металла и заземлить его на общий провод.

Прикрепления: 9966834.jpg(76.8 Kb)


Сообщение отредактировал Бокарёв - Суббота, 09.12.2017, 23:36

ua1ong8904Дата: Воскресенье, 10.12.2017, 13:27 | Сообщение # 269
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
лампы древние, а плата китайская.. biggrin

БокарёвДата: Пятница, 15.12.2017, 09:37 | Сообщение # 270
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Плата тоже древняя, эпоха династии Дзынь biggrin

Добавлено (15.12.2017, 09:37)
---------------------------------------------
Палыч! А в Россию отправляешь посылки? я тебе в Ростове клиентов наберу на мишины катушки, меня рвут на части: делай! а у меня своего немеряно, своя очередь, ждут помощи.
