Нетрадиционная медицина.
TimbuktuДата: Среда, 27.09.2017, 07:26 | Сообщение # 151
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Саша, получается двухполярка нужна только для операционника? И ещё, транзисторы садятся попарно или можно их все через слюду прикрепить к одному радиатору? Если попарно то 911-тые с 911-тыми а 912-тые с 912-тыми? И что-то радиаторы мелковаты, хватает? А стабилитрон на плате для питания XR2206?

БокарёвДата: Четверг, 28.09.2017, 00:33 | Сообщение # 152
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Женя, слюда не нужна, просто транзисторы одной полярности сажаются рядом на один радиатор. Радиаторы греются прилично, но на схему это не влияет, она термостабильна как танк.
С двухполярным питанием начинал опыты с генератором, потом перетащил его в рабочую схему, но оказалось хуже. Однополярка работает нормально.

Добавлено (28.09.2017, 00:33)
---------------------------------------------
Началось. Сперва знакомые крутили у виска, когда про катуху рассказывал, теперь звонки и просьба сделать, продать, скока будет стоить и проч.
Тема нарастает .А я не готов к массовому производству.Как говорил тов Бывалов в фильме Волга-Волга: Мы не можем заниматься каждой балалайкой в отдельности. У нас-массовое производство! biggrin


TimbuktuДата: Четверг, 28.09.2017, 05:21 | Сообщение # 153
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Саша, а ты их посылай в интернет smile
Вот, навскидку
http://newmedicina.ru/
А это типа сам производитель
http://jukondmarket.ru/
Если делать такой вариант с коробочкой и в таком оформлении
http://jukondmarket.ru/shop....omplekt
то дешевле этой цены в 6900 руб и браться не зачем biggrin

БокарёвДата: Четверг, 28.09.2017, 09:09 | Сообщение # 154
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Женя, там цена в основном за красивую коробочку с таймером. Схема скорее всего фуфел. А тут бился-бился, труда-денег-времени ввалил, получилось- и что теперь, за пятёрку дарить всем?

СергейДата: Четверг, 28.09.2017, 18:42 | Сообщение # 155
Завсегдатай
Группа: Проверенные
Сообщений: 106
Репутация: 0
Статус: Offline
У Василия, на трансформаторном предприятии, вполне можно организовать мелкосерийное производство - хотя бы катушек, Бокарёва...
И печатки на заказ можно сделать.
smile


С уважением, Сергий Т.

БокарёвДата: Пятница, 29.09.2017, 10:33 | Сообщение # 156
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Не уверен я, что дяденька Василий кинется катушки Мишина мотать , долгими зимними вечерами. да и за изготовлением плат он как-то не был замечен.

Добавлено (28.09.2017, 20:31)
---------------------------------------------
Уж сильно катушка Мишина не похожа на привычные его сердцу трансы и дроссели. Как та пишущая машинка: мандарин знаешь?-КаНЭШНА! Так вот, савсэм не пахож!

Добавлено (29.09.2017, 10:33)
---------------------------------------------
прочёл высказывания Мишина про негативное влияние полупроводников на создаваемое катушкой поле, потом вдруг это влияние свелось к синусоидальному току, как лучшему для питания катушки. Сорок бочек арестантов.
Чую, нужен ламповый генератор , просто, красиво, эффективно.


TimbuktuДата: Пятница, 29.09.2017, 16:01 | Сообщение # 157
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата Бокарёв ()
Чую, нужен ламповый генератор , просто, красиво, эффективно.

Саша, тогда, для полного Лай-Энда (лечебного ХайЭнда), чтоб транзисторы под ногами не путались, всё нужно делать ламповым? Хотя нет, ток усиливать желательно транзюками, но схема должна быть изящной, сначала делаем чистейшую вакуумную синусоиду и затем в "А" классе хоть Чифолли, хоть другой усилитель тока biggrin

ULFДата: Пятница, 29.09.2017, 16:21 | Сообщение # 158
Администратор
Группа: Администраторы
Сообщений: 1246
Репутация: 2
Статус: Offline
Коль вспомнили про Василия... что-то пропал наш Картович??? Приболел может? И на диюаудио не появляется. Саша, ты там вроде в одном городе с ним, не в курсе куда делся?

БокарёвДата: Пятница, 29.09.2017, 21:35 | Сообщение # 159
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Картовича видел летом, в августе, на р-рынке, прятались от солнца под навесиком . там собрались знатоки, языки почасать, ну, я , известно дело, первый чесальщик.

Добавлено (29.09.2017, 21:34)
---------------------------------------------
Женя, я делал как-то по заказу одного тяжкосвёрнутого на ламповую тему - генератор для мотора его вертушки, всё на лампах, и чтобы ни одного полупроводника, включая лампочки не было.
Вин-генератор на 50 гц, ламповый, качает пушпулл на 6п42с в триоде. С катодов снимается 180 в 50гц чистейшего синуса. 220 в -уже гул в моторе, нужно снижать .

Добавлено (29.09.2017, 21:35)
---------------------------------------------
ТАК что, сварганить "чиста ламповый Мишин" - мне два пальца. biggrin


TimbuktuДата: Суббота, 30.09.2017, 07:36 | Сообщение # 160
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Пока не рождён ламповый монстр-генератор, нарыл схему от Агеева в обработке Семигора (Семынина) для аудиопользования.
Саша, а можно её кастрировать, обрезать всё, что выделил розовым и оставить транзисторный СРПП на входе, вроде дадим усиление и сможем соблюсти согласование сопротивлений с Агеевским ус.тока? Избавляемся от опера как бонус biggrin
Прикрепления: 4862583.jpg(209.5 Kb)


Сообщение отредактировал Timbuktu - Суббота, 30.09.2017, 07:42

БокарёвДата: Суббота, 30.09.2017, 08:34 | Сообщение # 161
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
ЖЕНЯ, српп без раскачки по обвеске ничуть не проще опера с двумя -тремя резючками. Выше нарисованы схемы на транзисторе взамен опера, тоже ещё тот головняк.
Опер сам тебе покажет, успевает он усилить или нет, если с ростом амплитуды из синуса получается треугольник- скорость неважная.
Схема Семигора рассчитана под 50-в питание и лошадиную мощность.
В моём варианте с 27-30в питанием резисторы выходного каскада 200 +150-180 ом, емкости вольтдобавки 47-68нф.

Добавлено (30.09.2017, 08:28)
---------------------------------------------
нИжнему этажу СРПП нужно дать смещение, термостабильное, чтобы средина не уплывала, ООС завести для чистоты сигнала(хотя, 240 ом в эмиттере это она и есть)
Но скажу секрет: входное сопротивление агеевского параллельника аж 4 килоома, можно обойтись одним транзистором типа ВД139 - кт 630 , с резистором на 0,5 килоома в коллекторе.

Добавлено (30.09.2017, 08:32)
---------------------------------------------
На меня такая обвеска вокруг простого изящного параллельника навевает смертную тоску. Впечатление, что автор хотел все известные решения в схемотехнике вкрячить в эту схему.
Нет у меня давно уже уверенности, что вся эта битва за линейность с так наз искажениями непременно должна вернуться дивным звуком. Кабы оно было так, как про это важно рассуждают, то на выставке уши разбежались бы от волшебных звуков. На деле всё строго наоборот, пары секунд хватает понять, что перед тобой ещё одна ерунда бездарная.

Добавлено (30.09.2017, 08:34)
---------------------------------------------
Диоды на выходе мощника и цепочка Бушеро плюс катушка- - долой. Иначе задымит сразу.


TimbuktuДата: Суббота, 30.09.2017, 09:42 | Сообщение # 162
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Саша, немного отвлекусь от лечебной темы в музыкальную, посмотри пожалуйста схему выхлопа от того же Семигора, мне нужно спроектировать какой-нибудь выхлоп для ЦАП на DSD1792A Энергетика
http://forum.vegalab.ru/showthread.php?t=71071
Хотел ламповый но получается очень громоздко, пока собрал такой вариант

Но при сравнивании с аппаратами солидной весовой категории ощущение нехватки энергии, тощий и слабый звук, вроде как недоедавший длительное время человек smile .

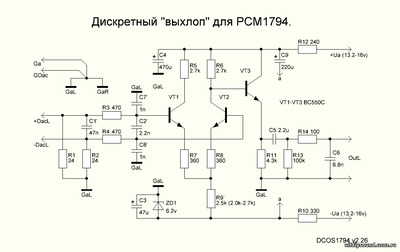

Семигор выложил недавно вот такую схему для цапа на подобной микросхеме, на веге называется DYK DAC" на PCM1794, может есть смысл собрать его для выхлопа ЦАПа?
Прикрепления: 6383161.png(40.8 Kb) · 5310984.jpg(60.1 Kb)

БокарёвДата: Суббота, 30.09.2017, 10:05 | Сообщение # 163
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Женя, я все эти схемы для ЦАПов с повторителями на выходе заранее презираю за надоевший за все годы звук. Кроме лампы или транса всё остальное гадит изначально очень красивое звучание цапа.
И чем больше наворотов. тем дальше в лес, от нормального звука.
Сам возился с выхлопом для 1541, там 60 милливольт чудного звучания, но усилить его , не растеряв ценности-практически нечем. Только лампе удалось, или слушать прямо с выхода цапы, на чувствительный вход усилителя.

Добавлено (30.09.2017, 10:03)
---------------------------------------------
Я бы сочинил дифференциальный усилитель Хауленда на операционнике типа ОРА 2134, там усиление равно по обоим входам, просто нужна четвёрка точных резисторов.
Семигор- человек с ушами, кто бы спорил и схемы красивые, но только опыт покажет, твой это звук или нет.

Добавлено (30.09.2017, 10:05)
---------------------------------------------
есть кстати, операционники специальные. с двумя входами и одним выходом, сводить в кучу два диф выхода, и наоборот, из одного выхода делать балансный.
Статья была в приложении к САВ , Аудиопрактика, называлось кажется балансный трансформатор за 6 долларов.


TimbuktuДата: Суббота, 30.09.2017, 11:57 | Сообщение # 164
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата Бокарёв ()
есть кстати, операционники специальные. с двумя входами и одним выходом, сводить в кучу два диф выхода, и наоборот, из одного выхода делать балансный.
Статья была в приложении к САВ , Аудиопрактика, называлось кажется балансный трансформатор за 6 долларов.

А что за САВ? Опера понятное дело несложно найти, если повезёт оригиналы и схемы простые, только "нормальные герои всегда идут в обход" wacko . Не хочется мне опер с его спецификой. Он звучит, конечно же замечательно "один дома", пока не притащишь ЦАП к кому-нибудь, у кого хороший уровень промышленный винтажный, и тогда начинаешь думать, а нахера я покупал этот недособранный ЦАП по цене супер CD плеера, потом с ним трахался, городил выхлоп и корпус и дизайн, а потом он слил СиДюку, который у меня есть и давно, поэтому тут остаётся идти сложным путём, попытаться слепить что-нибудь безосное на транзюках и вписаться как-то в габариты, или уж строить совсем отмороженный ламповый смеситель-выхлоп, который по габаритам в три раза превышает ЦАП с БП вместе взятым, и по весу в 10 раз wacko .
Буду паять Семынина а там видно будет, может и к трансформаторам перейду. Есть где-то биговские, но когда с ними возился, понял что фон и больба с ним ещё та "развлекуха. Тут нужен изначально продуманный конструктив и делать начисто с короткими проводами и питаловом ламповика без помех.
Сижу, пытаюсь развести печатку Агеевскую с опером для катушки Мишина. Без перемычек никак не выходит, настолько запутанно все эти эитер-база-коллектор, уж думаю плюнуть и собрать навесухой...


Сообщение отредактировал Timbuktu - Суббота, 30.09.2017, 12:00

БокарёвДата: Суббота, 30.09.2017, 12:54 | Сообщение # 165
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
аГЕЕВСКИЙ и у меня с кучей перемычек, иначе никак.
Женя, я давно плюнул на поиски грааля для цапа, слушаю свой фил АК630 вообще с выдранным опером, напрямую, и лучше нет звука.
Давно подозреваю, что обычная обвеска заводского сидюка не так уж плоха , как про это стон кругом, и самодостаточна в пределах конструкции.
Особннно, когда цену сравнить платы сидюка с ценой цапа на его основе.
Пытался выслушать особый шарм тда1541 без фильтра и кондёров. Нет в этом ничего, кроме шума и корявого синуса и обвала на вч. Вся эта возня с суперцапами- у каждого своя.

Добавлено (30.09.2017, 12:50)
---------------------------------------------
И не факт, что самый чудесный звук по мнению авторов так же очарует другого слушателя. Сколь угодно примеров, когда хвалят откровенно людоедский звук и хлопают, а там лажа вместо.

Добавлено (30.09.2017, 12:51)
---------------------------------------------
я проверяю технику на откровенно злых оркестрах- трубачах балканских, БРЕГОВИЧ, КУСТУРИЦА, скрипка и труба мгновенно вытаскивают любую лажу, а на тестовых ласковых дисочках с томными тётеньками не услышать ничего.

Добавлено (30.09.2017, 12:52)
---------------------------------------------
Помню, на выставке чудная рупорная акустика типа Альтек красовалась до первых звуков. Как раз Бреговича включили. Мы уши зажали и бегом оттуда.

Добавлено (30.09.2017, 12:54)
---------------------------------------------
ты попробуй услышать с одного выхода цапа сам звук, без примочек, просто услышь характер звука цапа. И если всё супер- не спеша перебирай варианты, которые его не изгадят. А если изначально лажа- то закрывай проект


TimbuktuДата: Понедельник, 02.10.2017, 05:53 | Сообщение # 166
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Саша, нашёл в платке КР140УД8, годится такой опер вместо 544уд2? Корпус DIP. Есть ещё Unitra, называется ULY7741 smile

Сообщение отредактировал Timbuktu - Понедельник, 02.10.2017, 06:02

БокарёвДата: Понедельник, 02.10.2017, 08:54 | Сообщение # 167
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
140 уд8 опер не быстрый, хотя попробовать можно, там кажись всего 2 в на мкс, а уж 741 опер это телега с навозом.

TimbuktuДата: Понедельник, 02.10.2017, 09:55 | Сообщение # 168
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата Бокарёв ()
741 опер это телега с навозом.

biggrin biggrin

СергейДата: Понедельник, 02.10.2017, 18:13 | Сообщение # 169
Завсегдатай
Группа: Проверенные
Сообщений: 106
Репутация: 0
Статус: Offline
http://mishinmsk.ru/?yclid=5789847878367449806

Посмотрите, какую чушь тут пишут - электростатическое поле - я балдею!...


С уважением, Сергий Т.

БокарёвДата: Понедельник, 02.10.2017, 18:51 | Сообщение # 170
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Обычное дело: к любому явлению прилипает свора идиотов и проходимцев, впадающих в истерику. Разумное зерно в этой идее есть, хотя даже Мишин иногда пургу несет , если речь заходит о тонких клеточных структурах.
Как говаривал наш кап-три Кирюхин - путает Бисмарка с насморком, гайморит с геморроем , Гоголя - с Гегелем, Бабеля с Бебелем, кабеля - с кобелем .

ua1ong8904Дата: Среда, 25.10.2017, 17:00 | Сообщение # 171
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
образовалось свободное время, вчера закончил двухтакт на Г807, с соседом перенесли в комнату, одному ну уж никак, оченьбольшой.
С утра занялся генератором на микросхеме. После такой напряжённости в руках, и мелкосхема. Не привычно, постоянно из рук ваалится, паяльник маленький, и не вижу. Но победил. Отличная эта 2206!
Прикрепления: 8733719.jpg(158.6 Kb)


Сообщение отредактировал ua1ong8904 - Среда, 25.10.2017, 17:02

БокарёвДата: Среда, 25.10.2017, 17:45 | Сообщение # 172
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Согласен, удобная, несложная, запускается сразу и ясно всё с сигналом. чего там и скока.

ua1ong8904Дата: Четверг, 26.10.2017, 16:48 | Сообщение # 173
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
перебрал несколько схем усилителей, остановился на последней(139-2х911-2х912), из серии собрать правильно. включил и работает. Саше отдельное спасибо. Теперь вопрос: на выходе без всякой нагрузки синус 7 вольт, этого хватит? Питание 23 вольта, 200 ма.
Прикрепления: 7757505.jpg(154.4 Kb)

БокарёвДата: Четверг, 26.10.2017, 19:17 | Сообщение # 174
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
Палыч, хватает и семь вольт, именно столько советуют(10в на пике)
Глянь ток в катушке, там на 1 оме получал я до 1,5- 2 вольт , то есть около ампера эфф) С этого резюка можно снимать сигнал на стрелочник, но у меня открывается германий гт308 и светодиод показывает ток . Удобно очень.

Добавлено (26.10.2017, 19:15)
---------------------------------------------
ПоД НАГРУЗКОЙ чуть проседает , нагрузка примерно 7 ом на резонансе. эТО если плоская катуха, у тора добротность херовая, ток меньше вдвое.

Добавлено (26.10.2017, 19:17)
---------------------------------------------
ПАЛЫЧ! Схема тем интересна, что Р-транзисторы садишь без слюды на один радиатор, а N на другой, там же и питание сидит- земля и плюс.
А слюдой ты ему термостабилизацию херишь. Получается правда, куча перекрёстных соплей, но оно того стоит.


Сообщение отредактировал Бокарёв - Четверг, 26.10.2017, 19:19

ua1ong8904Дата: Четверг, 26.10.2017, 19:27 | Сообщение # 175
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
да уж, перекрёсток хитросплетений мне мозг сломал, как карта дорог в Москве. Катушку начну завтра делать
Саша, глянь схемку, может что дополнить надо, номиналы попозжай проставлю
Прикрепления: 5280974.jpg(64.2 Kb)


Сообщение отредактировал ua1ong8904 - Четверг, 26.10.2017, 21:09

ua1ong8904Дата: Пятница, 27.10.2017, 19:21 | Сообщение # 176
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
намотал катушку, замеры отложил на завтра
Прикрепления: 5725686.jpg(108.1 Kb)

БокарёвДата: Пятница, 27.10.2017, 19:55 | Сообщение # 177
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
палыч, а рекючок в базе транзистора драйвера? Кажись, был . 11 килоом Иначе перегруз выходного сигнала генератора будет и дурное усиление

Добавлено (27.10.2017, 19:55)
---------------------------------------------
ПС. Катушку мотал на 45 оборотов или на 33? И какую песню она у тебя поёт?

Сообщение отредактировал Бокарёв - Пятница, 27.10.2017, 19:53

ua1ong8904Дата: Пятница, 27.10.2017, 20:44 | Сообщение # 178
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
постоянно что нить забываю нарисовать, исправлю, На вертушке крутить нормально, спору нет.
Исправил и подписал схему
Прикрепления: 4458046.jpg(85.1 Kb)


Сообщение отредактировал ua1ong8904 - Суббота, 28.10.2017, 16:21

БокарёвДата: Пятница, 27.10.2017, 23:24 | Сообщение # 179
Заслуженный ветеран
Группа: Друзья
Сообщений: 1716
Репутация: 0
Статус: Offline
кЛАССНАЯ КАРТИНКА, сохранил себе. Я не умею так красиво рисовать.

Добавлено (27.10.2017, 23:24)
---------------------------------------------
Сейчас катушка постоянно рядом с нами, как где-то заныло, включил, приложил, подержал или полежал- и забыл.
Судороги в мышцах стопы и икроножных снимает на раз два. Головная боль снимается , в позвоночнике боли тоже уходят.
Долго паяю сижу- в другое время ползал бы как конь буквой г, а тут подержал эту штуку на пояснице и потом вообще не вспомнил, что полдня пахал.


ua1ong8904Дата: Суббота, 28.10.2017, 08:51 | Сообщение # 180
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
Саша, рисовать в Сплане очень просто, интуитивно понятно,
Лана. кофе с утра попил, ушёл в кабинет работать.
Частота 320Кгц, катушка тёпленькая, светодиоды горят на пробнике.
Иду получать посылочку, там кроватки для мелкосхемы, и буду впихивать в корпусочек.
Саша. спасибо тебе огромное, остальным меньше трахаться, по заранее отработанной схеме. booze


Сообщение отредактировал ua1ong8904 - Суббота, 28.10.2017, 10:57

Форум DIY SOUND » Аудио Клуб » Поговорим о том, о сём... » Нетрадиционная медицина. (Лечение электро-магнитными полями, заговорами и пр..)
Поиск:
