Нетрадиционная медицина.
TimbuktuДата: Понедельник, 11.09.2017, 15:42 | Сообщение # 91
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline

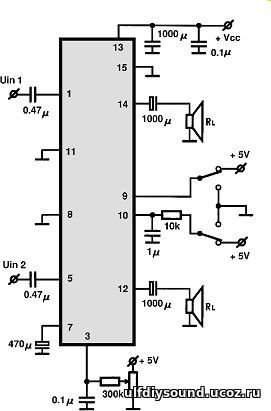

Саша, посмотри на эти микросхемы TDA7495. По даташиту они до 0,6мгц, то-есть до 600кгц. Питалово от 11 и до 35 вольт, питание однополярное, правда стерео, зато громкость, то бишь мощность для нас можно регулировать одним моно резюком smile
Даташит
https://www.promelec.ru/pdf/TDA7495.pdf

Схемы включения, цена как пара транзисторов.

Прикрепления: 6152161.jpg(16.5 Kb) · 2775481.jpg(26.5 Kb)

БокарёвДата: Понедельник, 11.09.2017, 18:43 | Сообщение # 92
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Не знаком с этими микросхемами, к сож.
зато сегодня вырулил новый выходной каскад , который усиливает в 3 раза входной сигнал, это позволяет отказаться от операционника и уменьшить потребляемый ток в покое до 50 ма, и 300ма с катушкой. радиатор - с ладошку.

БокарёвДата: Понедельник, 11.09.2017, 22:26 | Сообщение # 93
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline

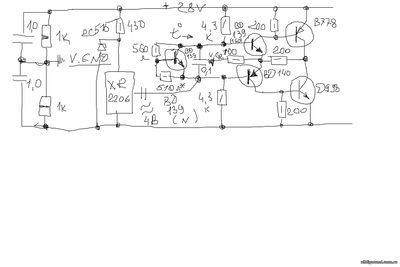

держите схемочку

Добавлено (11.09.2017, 22:26)
---------------------------------------------
мерил частоту предельную этой схемы, до 2 МГц без завала, на 5 мгц падает на 6 дб. Шайтан схема.

Прикрепления: 3908604.jpg(89.4 Kb)

ua1ong8904Дата: Вторник, 12.09.2017, 12:16 | Сообщение # 94
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
глушилку можно сделать
Прикрепления: 9886359.jpg(52.6 Kb)


Сообщение отредактировал ua1ong8904 - Вторник, 12.09.2017, 17:23

БокарёвДата: Вторник, 12.09.2017, 19:13 | Сообщение # 95
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Палыч, всё правда, но не два по 28 в, а 28 со средней точкой в виде делителя. Красиво - то как, ёлы палы....

Прикрепления: 0408838.jpg(83.3 Kb)


Сообщение отредактировал Бокарёв - Вторник, 12.09.2017, 19:50

ua1ong8904Дата: Вторник, 12.09.2017, 19:50 | Сообщение # 96
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
у меня не два, минус 28 и +28, хотя. ты прав, сейчас всяких умников много. не поймут. Нарисую ещё микросхему, с обвязкой, где то у тебя выше

Сообщение отредактировал ua1ong8904 - Вторник, 12.09.2017, 19:53

БокарёвДата: Вторник, 12.09.2017, 22:04 | Сообщение # 97
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Кстати. Транзисторы в драйвере , BD 139 и BD140, как мне пояснили на рынке. есть с двумя индексами, он отражает их средний коэфф передачи тока.
Есть БД139-140/ 60 , а есть 139-140/160 , и этот 160 в самом деле именно такой, я измерил. К тому же он одинаковый у всей кучи транзисторов, что дико удобно набирать пары в унч.
ВД 911 И 912 оказались все как на подбор одинаковыми и с усилением по току ровно 100, ахренеть!
обвязка самого генератора

Добавлено (12.09.2017, 22:04)
---------------------------------------------
Строго говоря, можно сделать выходной каскад с заведомо малым током, на малых уровнях будет ступенька да и фиг с ней, она исчезает на максимальном сигнале, а он у нас самый что ни на есть максимальный, выжимаем всё из питания.
И схема упрощается ещё на 10- 15 процентов
Пробовал заменить термотранзистор диодами. Один диод-схема глухо заперта по току. два диода- открыта до состояния кз , сРАБАТЫВАЕТ защита в Б5-29.
Можно и термик туда, ом на 200, попробую при случае.

Прикрепления: 6354541.jpg(100.8 Kb)


Сообщение отредактировал Бокарёв - Вторник, 12.09.2017, 21:59

ua1ong8904Дата: Среда, 13.09.2017, 20:14 | Сообщение # 98
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
завтра нарисую два варианта, с опером и без. Что то не могу найти здесь 544. все наверно посдавали на рыжьё.Суматошные два дня, готовили огород под пахоту. сдавал усилитель на КТ150. готовлюсь к поездке на север. домой. к детям и внукам в Питер. Закупить всяких подарков, не было времени даже рисование

приеду обратно. сельское хозяйство до марта-апреля в стороне, можно паяльниками развлекаться будет.
сорри, клавиша шифт не всегда срабатывает, поэтому вместо запятой точка ставится. Простите?
Прикрепления: 2381233.jpg(265.3 Kb)


Сообщение отредактировал ua1ong8904 - Среда, 13.09.2017, 20:15

БокарёвДата: Среда, 13.09.2017, 21:23 | Сообщение # 99
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Микросхемы 544УД2 есть и в пластиковом ДИП-8 КОРПУСЕ, с буквой К.

TimbuktuДата: Четверг, 14.09.2017, 04:50 | Сообщение # 100
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата ua1ong8904 ()
готовили огород под пахоту

Володя, Вы там больше напоминаете фермерское хозяйство, всё крутится вокруг заготовок и еды.
У меня дом видится в другом свете, если такие заморочки продуктовые, лучше уж в квартире wacko


Сообщение отредактировал Timbuktu - Четверг, 14.09.2017, 04:51

ua1ong8904Дата: Четверг, 14.09.2017, 08:10 | Сообщение # 101
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
Женя. да оно не в напряг, уверяю, много времени остаётся для себя, любимого.Огород-это игрушка супруги, как для меня паяльники.
То, что видится, и то, что бывает совсем разные вещи.
Саша, проверь схемку:
зы..Перерисовал
Прикрепления: 9839308.jpg(83.3 Kb)


Сообщение отредактировал ua1ong8904 - Четверг, 14.09.2017, 12:14

БокарёвДата: Пятница, 15.09.2017, 08:24 | Сообщение # 102
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
ПАЛЫЧ, ошибочка : питание микросхемы XR2206 - от плюса стаба кс515, не от полного питания +28. Резючок 430 ом врежь в плюсовой провод

Добавлено (15.09.2017, 08:24)
---------------------------------------------
Один нюанс. Если катушка получилась немного не той частоты , подвинуть его в обе стороны без перемотки- не фиг делать. Нужно понизить резонанс- последовательно включаем индуктивность, десятки микрогенри. нужно повысить- кондёр десятки нф. И всё.

Сообщение отредактировал Бокарёв - Четверг, 14.09.2017, 10:58

ua1ong8904Дата: Пятница, 15.09.2017, 09:11 | Сообщение # 103
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
постараюсь в Питере на Юнону забежать, мож чего прикуплю.

БокарёвДата: Пятница, 15.09.2017, 09:18 | Сообщение # 104
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
ПРОДАВЕЦ, у которого брал микросхемы и транзисторы, сказал, что ХР2206 только у него, их даже в Москве нет.

Добавлено (15.09.2017, 09:16)
---------------------------------------------
Набор можно купить на али, генератор , там микросхема, платка и детали.

Добавлено (15.09.2017, 09:18)
---------------------------------------------
КаК ВАРИАНТ- ВЫХОДНЫЕ ТРАНЗИСТОРЫ ВЗЯТЬ bd911- 912, драйверные BD139-140

Сообщение отредактировал Бокарёв - Пятница, 15.09.2017, 09:16

ua1ong8904Дата: Пятница, 15.09.2017, 12:36 | Сообщение # 105
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
911 и 912 приехали с Китая, XR 2206 где то в пути, только драйверніе нужно, на крайняк опер поставлю, нашли LF357 и LF355

Сообщение отредактировал ua1ong8904 - Пятница, 15.09.2017, 14:16

БокарёвДата: Пятница, 15.09.2017, 16:07 | Сообщение # 106
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
пОСЛЕДНИЙ вариант схемы не требует оперной раскачки, там выходной каскад усиливает по напряжению в 3 раза.

TimbuktuДата: Пятница, 15.09.2017, 17:26 | Сообщение # 107
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Володя, а ты в Северодвинск надолго? Привет там Максиму Коптяеву smile . У меня тут неожиданно родственники обнаружились в Северодвинске...по линии жены wacko .
Намотал катушку Мишина, провод примерно 0,55 по лаку. Муторно, осилил 13 см диаметр, внутренний - дюйм. Кончики пальцев болят, витки постоянно сползают со скотча, скотч безумно липкий и всё цепляет и в то же время не держит провод достаточно, постоянно поддавливаешь, не совсем качественно, но когда залепил скотчем прозрачным сверху, почувствовал облегчение smile . Первый блин слегонца комом. Спаял генератор-конструктор на ХР2206, у нас на аукционе цена 500 рублей с платой двухсторонней, детальками, регуляторами с ручками, разъёмами и микрухой. Да ещё и корпус сборный из оргстекла. Халява полная. Запустил и хотел померить, но мой Флюк-мультиметр берёт только до 100кгц, придётся тащить из гаража осцилограф и пробовать им. Хочу сделать индикатор светодиодный, большую катуху к нему мотать? Гости сегодня приехали и пока процесс затормозился, на днях может быть добавлю усилок на TDA-ашке.
Саша, ты там уже наверное как молодой, вылечился от всех болячек? biggrin


Сообщение отредактировал Timbuktu - Пятница, 15.09.2017, 17:28

ua1ong8904Дата: Пятница, 15.09.2017, 17:31 | Сообщение # 108
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
последний вариант интересен, но нет пока транзюков 139 и 140. хотел на Юноне присмотреть.
Максим как бы родственник мне, обязательно состыкуемся, сто пудов.
Кстати, скотч нужно купить, теперь всё записываю в переносные мозги.

БокарёвДата: Пятница, 15.09.2017, 18:22 | Сообщение # 109
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
bd 139 -140 можно пробовать заменить на наши КТ814- 815 Г.
Вчера мотал специально торы, они мотаются быстро и радостно, прямо на руку двумя проводами. ПРОВОДА 0,5 ИДЁТ МЕТРОВ 11, резонанс где-то 240 кгц.
Есть формула, по которой частоту изготовленной катушки можно узнать до герца, измерив индуктивность одного из проводов-L и емкость между проводами-С. Частота в Мегагерцах равна 5030 делить на корень из произведения индуктивности в мГн на емкость в пф
Катуха получалась индуктивностью в 0,3-0,44 мГн и ёмкость в 800-1200 пф.

ua1ong8904Дата: Пятница, 15.09.2017, 18:49 | Сообщение # 110
Завсегдатай
Группа: Проверенные
Сообщений: 142
Репутация: 0
Статус: Offline
индуктивность, ёмкость, частоту измеряю такой приблудой:
Прикрепления: 2339270.jpg(159.2 Kb)

БокарёвДата: Пятница, 15.09.2017, 20:53 | Сообщение # 111
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Насколько сегодня проще и радостнее жить, а то как вспомню эти сундуки, измерители RCL , автоматические, гробы-гробищи. А тут плашка размером с конверт для взяток-и вот оно счастье до седьмого знака))

Добавлено (15.09.2017, 20:53)
---------------------------------------------
Намотанный вчера тор попал в частоту 240 килогерц, диапазона перестройки генератора (250-333кгц) не хватило, пришлось увеличить задающую ёмкость до 1300пф, чтобы резонанс был не с краю.
Тор за пару минут работы ощутимо греется, там есть участки с очень большой плотностью тока в проводе, равно как и в плоской катухе( у неё это централные витки)
В схеме генератора(точнее-выходного каскада) у меня есть фишка: с земляного конца катушки , с резистора на 1 ом я снимаю сигнал, пропорциональный току в катухе и свечению индюкатора, подаю этот сигнал на базу германиевого транзистора со светодиодом в коллекторе. И видно, когда резонанс, когда ток упал из-за влияния соседних предметов(типа руки, ноги, спины и проч) biggrin И на ходу можно подстраивать, что очень удобно.


БокарёвДата: Пятница, 15.09.2017, 21:00 | Сообщение # 112
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline

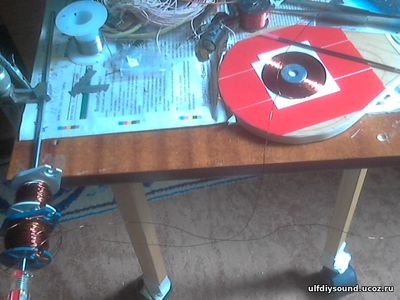

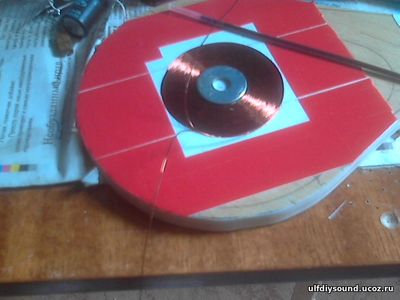

теперь тонкости намотки катушек.
Скотч двухсторонний наклеиваю на фанерку, и кусочком лезвия режу верхнюю защитную корку на квадраты. В центре кладу шайбу дюймовую, прижимаю, лезвием обвожу, удаляю корку, клею шайбу.
Сразу по краю шайбы тонким сверлом -два отверстия, туда два провода пропускаю, с запасом, изолентой их креплю к фанере снизу.
Снимаю вокруг шайбы пинцетом несколько квадратиков, укладываю начальные витки.
тРАМБОВАТЬ провод удобнее всего бамбуковой палочкой или стержнем от шариковой ручки. без трамбовки провод отлетит. Время от времени проглаживаю намотку чем-то ровным и гладким.
Прикрепления: 0146073.jpg(38.1 Kb) · 9615772.jpg(46.6 Kb) · 9216738.jpg(51.5 Kb)


Сообщение отредактировал Бокарёв - Пятница, 15.09.2017, 21:02

TimbuktuДата: Суббота, 16.09.2017, 14:28 | Сообщение # 113
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Саша, а какой кабель пользуешь от генератора-усилителя к катушке? Если подцепить не экранированный, то антенна получится знатная? А если экранированный то 50 или 75 ом? Или без разницы?
У меня индуктивность получилась 0,17 мГн и 2250пф. И как из этого вычислить частоту? %). У меня получилось 256, наверное это и есть 256кгц не мгц?
Завтра соберу усилитель к генератору на микрухе, включу и замерю, если что, можно отмотать чуть-чуть чтоб до 300кГц догнать.


Сообщение отредактировал Timbuktu - Суббота, 16.09.2017, 16:12

БокарёвДата: Суббота, 16.09.2017, 16:03 | Сообщение # 114
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
256 килогерц, разумеется. Не мегагерц, там в книге рядом две формулы, сбился .
Индуктивность меняем одного провода от начала до конца катушки, а ёмкость- между проводами бифиляра..
КаБЕЛЬ У МЕНЯ ОБЫЧНЫЙ СВИТЫЙ мгшв , или провод для колонок. Он не излучает.


Сообщение отредактировал Бокарёв - Суббота, 16.09.2017, 16:06

TimbuktuДата: Суббота, 16.09.2017, 16:15 | Сообщение # 115
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Я сетевой плоский зацепил, значит лучше витой? Совью проводок, измерю завтра с усилком и отмотаю чуток

БокарёвДата: Суббота, 16.09.2017, 16:38 | Сообщение # 116
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
ЖЕНЬ, не отматывай ничего, частота самая что надо.
ПРОВОД всё равно какой, забудь. Сетевой даже лучше, не лохматится.

Добавлено (16.09.2017, 16:38)
---------------------------------------------
У меня затея- намотал крутую прекрутую катушку , МГТФ-ом, но провод был толстый и резонанс убежал за 400кгц.теперь его нужно вернуть обратно. на 300, добавкой внешней катушки индуктивности. Позже займусь


TimbuktuДата: Суббота, 16.09.2017, 16:40 | Сообщение # 117
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Цитата Бокарёв ()
не отматывай ничего, частота самая что надо.
Возможно ты прав, причём кто сказал, что самая лечебная 300кГц? А может самая что ни на есть 256кГц-овая? biggrin . Кстати, у меня в локте правой руки боли иногда бывают от долгого сидения за компом, рука в согнутом состоянии постоянно и палец мышку давит. Так вот локоть иногда ночью побаливает и палец, что на мышку всегда нажимает, видимо постоянный мышечный перегруз %). Вот и проверим, если сработает, можно накрутить разных катушек, маленьких и больших smile


Сообщение отредактировал Timbuktu - Суббота, 16.09.2017, 16:42

БокарёвДата: Воскресенье, 17.09.2017, 09:10 | Сообщение # 118
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Я тоже после долгого сидения за паялом встать не могу , а потом катушкой по спине поводил- куда что девается, намного проще жить, перестало нудно ныть в спине, как-то полегчало вроде.
По себе знаю, что нужно проверять тогда. когда болит и если сразу не помогает- то и не поможет вообще.
Хотя внутренний голос -тот вообще ржёт и на меня пальцем показывает, на дурака доверчивого. Но Я ЕМУ-ЦЫЦ! А плечо? Забыл? А спина? А жена? Ей тоже легче, особенно ноги . ступня, шейный отдел позоночника. Голос и затих. smile

Добавлено (17.09.2017, 09:07)
---------------------------------------------
Вечером пишет знакомый, повторил схему, всё работает, но дико греется радиатор, ток 750 ма. Человек грамотный, радиотехническое образование.
Но взять и подстроить ток покоя резистором со звездочкой..... sad
К тому же он и драйверные транзисторы на общий радиатор посадил, что не нужно.
Оно и закипело.
А я на этот выходной каскад возлагаю надежду в плане звука, делал на его основе усилитель в далёком 1981, классно играло, потом схема ушла в Москву , там тоже оценили, на головном предприятии, в отделе метрологии друг шефа моего тоже звуком занимался, они там тоже сочиняли схемки.

Добавлено (17.09.2017, 09:10)
---------------------------------------------
Вечером вдруг обнаружил- правую руку, доселе совершенно здоровую, завести за спину стало больно, чего напрочь не было раньше. Испугался.
вКЛЮЧИЛ КАТУХУ, вывернул руку , боль быстро ушла, утром проверил- не болит.Но осадок остался. рассыпаемся , понемногу - но верно. sad


TimbuktuДата: Воскресенье, 17.09.2017, 18:27 | Сообщение # 119
Местный
Группа: Друзья
Сообщений: 393
Репутация: 0
Статус: Offline
Сегодня спаял стаб и усилитель на TDA-шке. Гости дома, приехали до 22-го сентября, в перерывах между общением паяю.
Саша, информация обновляется и если не будет лечить обычная катушка, вот следующий этап. Цитирую:
" Анна, А чем лучше трёхсекционная - статической?
Анна Вильгельмовна сегодня в 11:03 Они совершенно разные. Статика - низкочастотная, имеет успокаивающее действие, и правда работает на эндокринную систему! А ведь это одна из (наряду с нервной) "тонких" систем организма. По нашему опыту происходит именно "ДОЛЕЧИВАНИЕ", как и говорил Мишин. Недуги которые ещё чуть беспокоили - проходят совсем. У кого-то прошло ВРОЖДЁННОЕ заболевание...
Трёхсекционка имеет огромное поле, сумасшедшую индикацию. Пока, по ощущениям, лечит боли за 30 сек. - 1 мин. По сути это катушка емкостная, но усиленная? Нужно ещё тестировать, изучать..."
Даёшь Трёхсекционку biggrin
https://www.youtube.com/watch?v=Y5wSXvPUe2E&feature=youtu.be

БокарёвДата: Воскресенье, 17.09.2017, 19:26 | Сообщение # 120
Заслуженный ветеран
Группа: Друзья
Сообщений: 1739
Репутация: 0
Статус: Offline
Жень, мне вот чо непонятно. Если поле электростатическое, то с какого бодуна у нас светодиод от катушки полыхает ? Неонка как бы должна на это дело реагировать. Иначе имеем дело с магнитным полем, точнее- электромагнитным, внешним излучением контура.
Самое интересное- делал ламповый вариант генератора, катушка - на бутылке от какого-то шампуня, так по оси этой катушки шарашит поле круче этой мишинской катухи. И сбоку тоже светится, но слабее.

Форум DIY SOUND » Аудио Клуб » Поговорим о том, о сём... » Нетрадиционная медицина. (Лечение электро-магнитными полями, заговорами и пр..)
Поиск:
